BASEN SPORTOWY · INIEKCJA EPOKSYDOWA

Naprawa rys w dnie basenu sportowego

W nowo wybudowanym kompleksie sportowym wykryto rysy w dnie basenu, zanim obiekt oddano do użytkowania. Inwestor zdecydował o naprawie metodą iniekcji epoksydowej. Jej celem było wzmocnienie i uszczelnienie zarysowanej konstrukcji oraz przygotowanie dna do dalszych prac wykończeniowych.

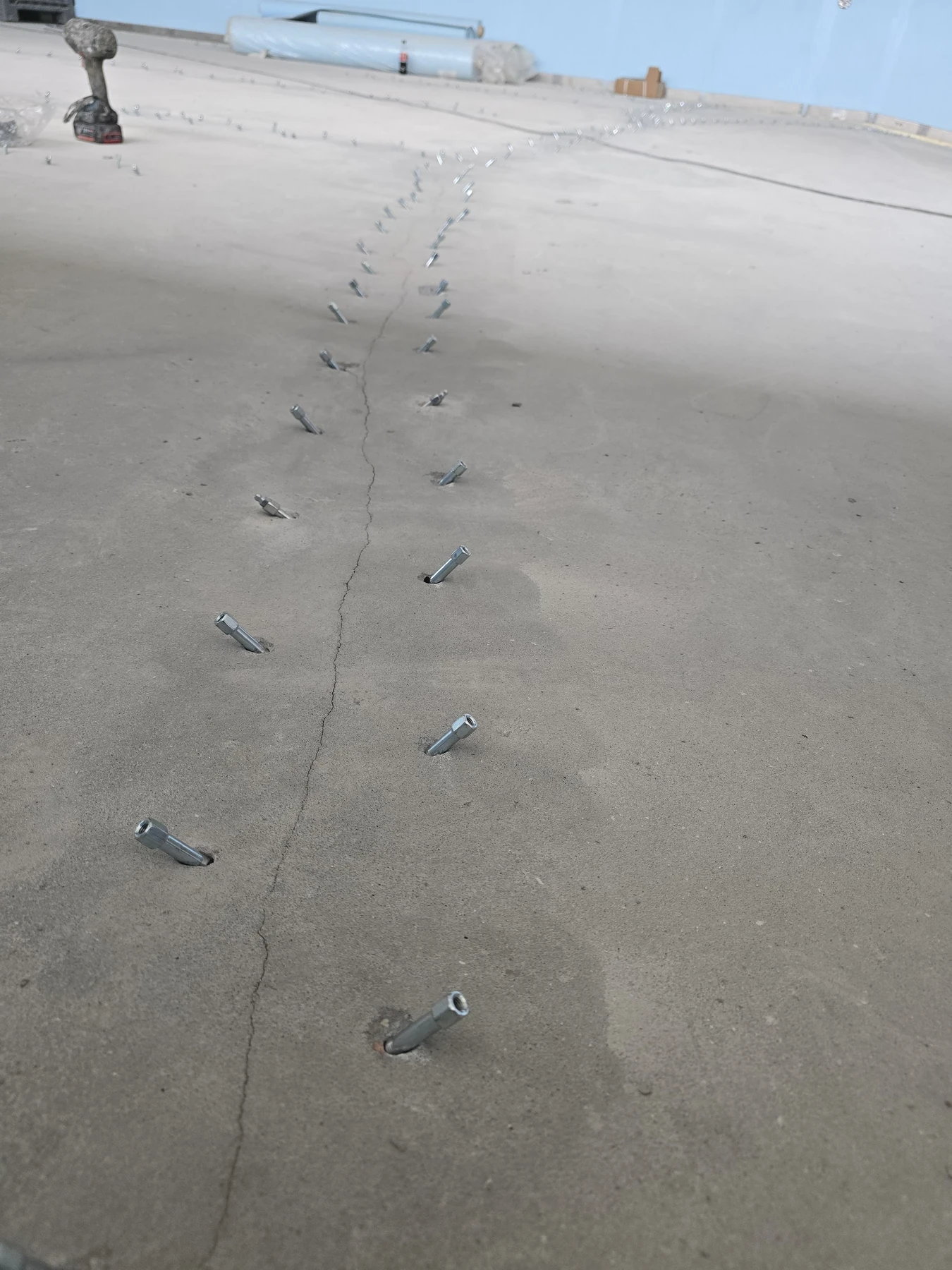

Pakery HAMMPACK PI-SPH 8/80pre osadzone wzdłuż rysy, przed zamontowaniem kalamitek i rozpoczęciem iniekcji.Materiał Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 2rkcs, s. 35.
Nowo wybudowany kompleks sportowyBetonowe dno basenuIniekcja epoksydowa przed oddaniem do użytkowania

01 · PROBLEM I ROZPOZNANIE

Ustalenie przebiegu i głębokości rys

Najpierw rozpoznano przebieg i głębokość pęknięć. Wzdłuż kilku głównych rys wykonano serię otworów, przez które podawano wodę pod niskim ciśnieniem. Obserwacja jej przejść pozwoliła rozróżnić rysy powierzchniowe od pęknięć przechodzących przez grubość elementu. W tym przypadku większość rozpoznanych rys przechodziła przez całe dno basenu. Wynik rozpoznania stał się podstawą zaplanowania naprawy i doboru materiałów.

02 · DECYZJE I KOLEJNOŚĆ PRAC

Przygotowanie, iniekcja i odtworzenie powierzchni

  1. 01 / NAWIERTY

    Nawiercenie i osadzenie pakerów

    Długości i kąty nawiertów wyznaczono z pomocą kalkulatora ResinBau. Otwory oczyszczono sprężonym powietrzem, a następnie osadzono pakery iniekcyjne.

  2. 02 / STREFA RYSY

    Przygotowanie zamknięcia powierzchniowego

    Fotografie z przygotowania pokazują pakery HAMMPACK PI-SPH 8/80 PRE bez zamontowanych kalamitek. Widoczny jest również wydzielony i zabezpieczony obszar wzdłuż rysy, przeznaczony do wykonania zamknięcia powierzchniowego.

  3. 03 / INIEKCJA

    Zamknięcie od spodu i podanie epoksydu

    Dostęp od spodu konstrukcji pozwolił zamknąć widoczne rysy szybkowiążącą zaprawą ResinBau CrackOn.5. Bariera ograniczała wypływ epoksydu i umożliwiała jego podawanie do wnętrza rysy. Przygotowanie otworów i zamknięcie powierzchni poprzedzały właściwą iniekcję żywicą epoksydową.

    CrackOn.5 →
  4. 04 / WYKOŃCZENIE

    Przygotowanie powierzchni do kolejnych warstw

    Po iniekcji usunięto pakery, a otwory zamknięto zaprawą szybkowiążącą. Powierzchnię wzdłuż naprawionych rys zeszlifowano i wyrównano, usuwając nierówności powstałe podczas prac. Dno przygotowano w ten sposób do wykonania kolejnych warstw wykończeniowych.

DOKUMENTACJA PRZYGOTOWANIA

Dostęp do rysy i ograniczenie wypływu

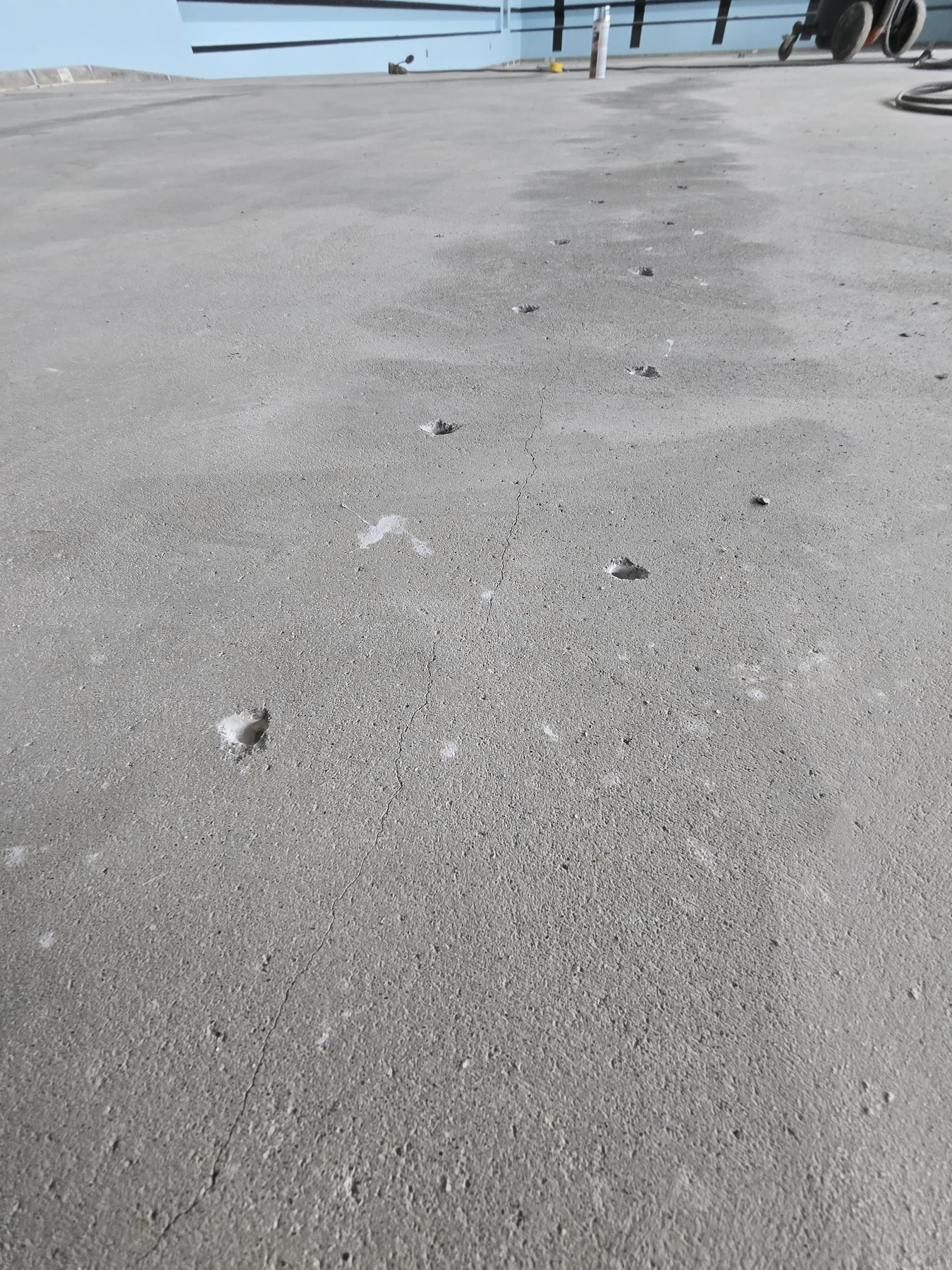

Przygotowane i oczyszczone otwory iniekcyjne wzdłuż rysy dna basenu.Materiał Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 1rkcs, s. 35.

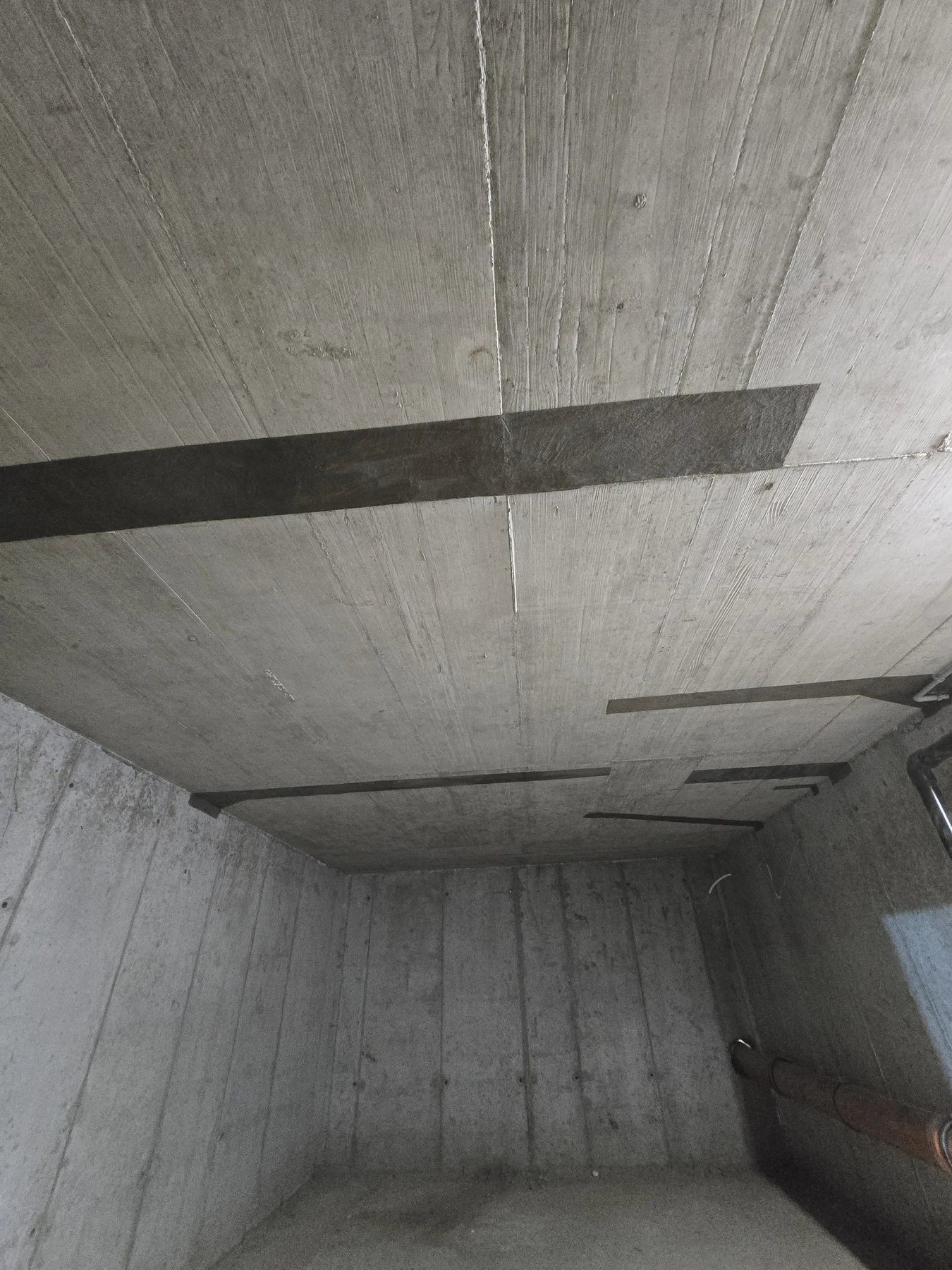

Rysy przelotowe zamknięto od spodu zaprawą CrackOn.5, aby ograniczyć wypływ żywicy podczas iniekcji.Materiał Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 4rkcs, s. 36.

03 · REZULTAT WEDŁUG RELACJI AUTORA

Dno przygotowane do dalszych prac

W opisie przypadku autor podaje, że iniekcja pozwoliła wzmocnić i uszczelnić rysy oraz ustabilizować dno basenu. Udokumentowany etap kończy się przywróceniem powierzchni do stanu umożliwiającego kontynuację prac. Fotografie pokazują kolejne momenty: przygotowane otwory, zamontowane pakery, przygotowanie strefy zamknięcia rysy, dno gotowe do iniekcji i stan bezpośrednio po podaniu materiału.

Źródło: Rafał Kontraktowicz, „Reinforcement and Sealing of Cracks at the Bottom of a Sports Pool Using Epoxy Resin Injection Method”, Injection(s) Case Studies, s. 33–36. Opracowanie autorskiego studium przypadku.

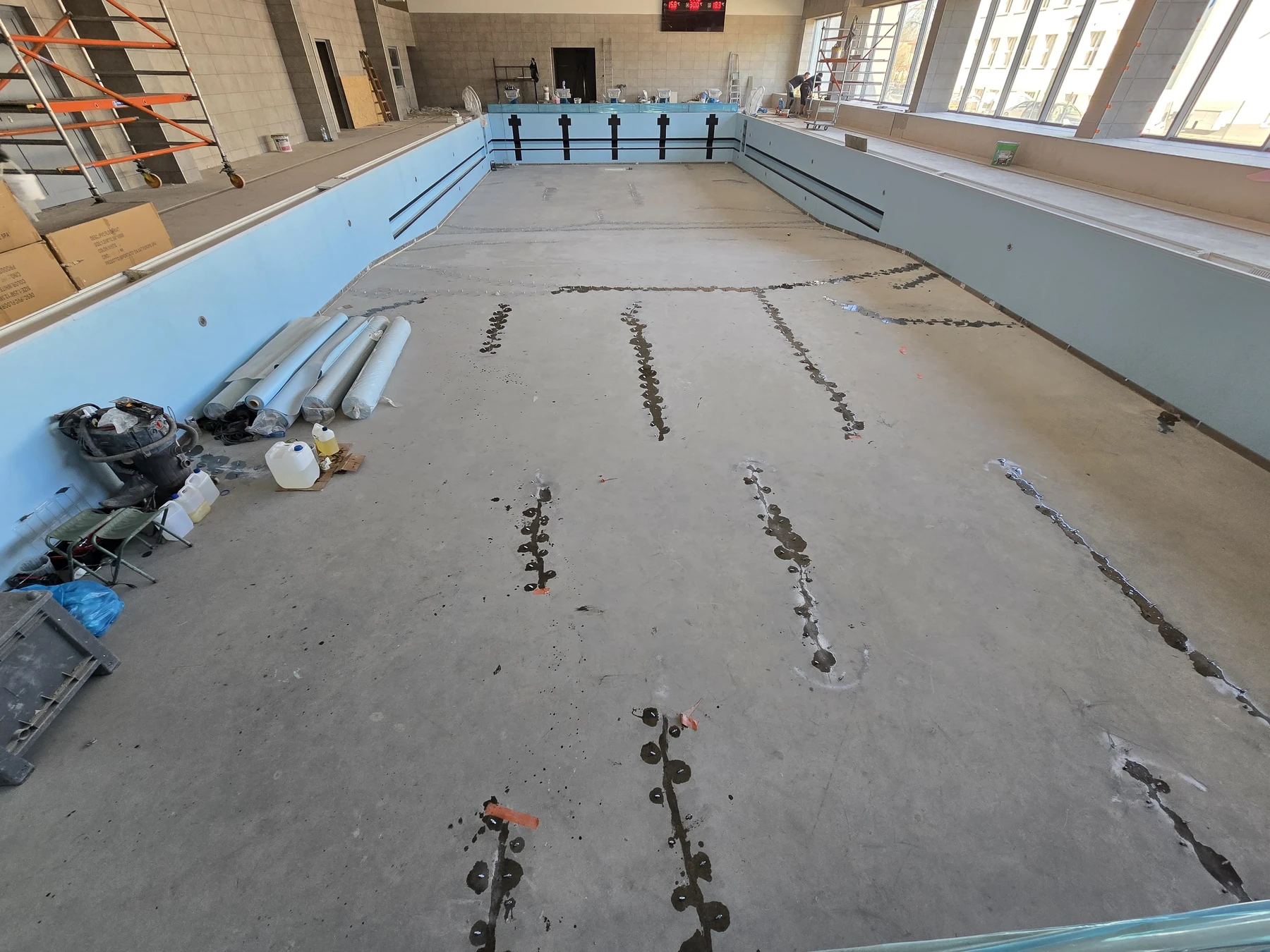

Stan dna basenu bezpośrednio po iniekcji, przed kolejnymi pracami wykończeniowymi.Materiał Rafała Kontraktowicza, Injection(s) Case Studies. Fig. 5rkcs, s. 36.
