POŁĄCZENIE MURU I PŁYTY · USZCZELNIANIE

Stary mur, nowa płyta.
Woda na styku.

Po pogłębieniu piwnicy nowa płyta dochodziła do istniejącego muru. Uszczelnienie wymagało rozpoznania przekroju, opanowania napływu i przygotowania dostępu do połączenia.

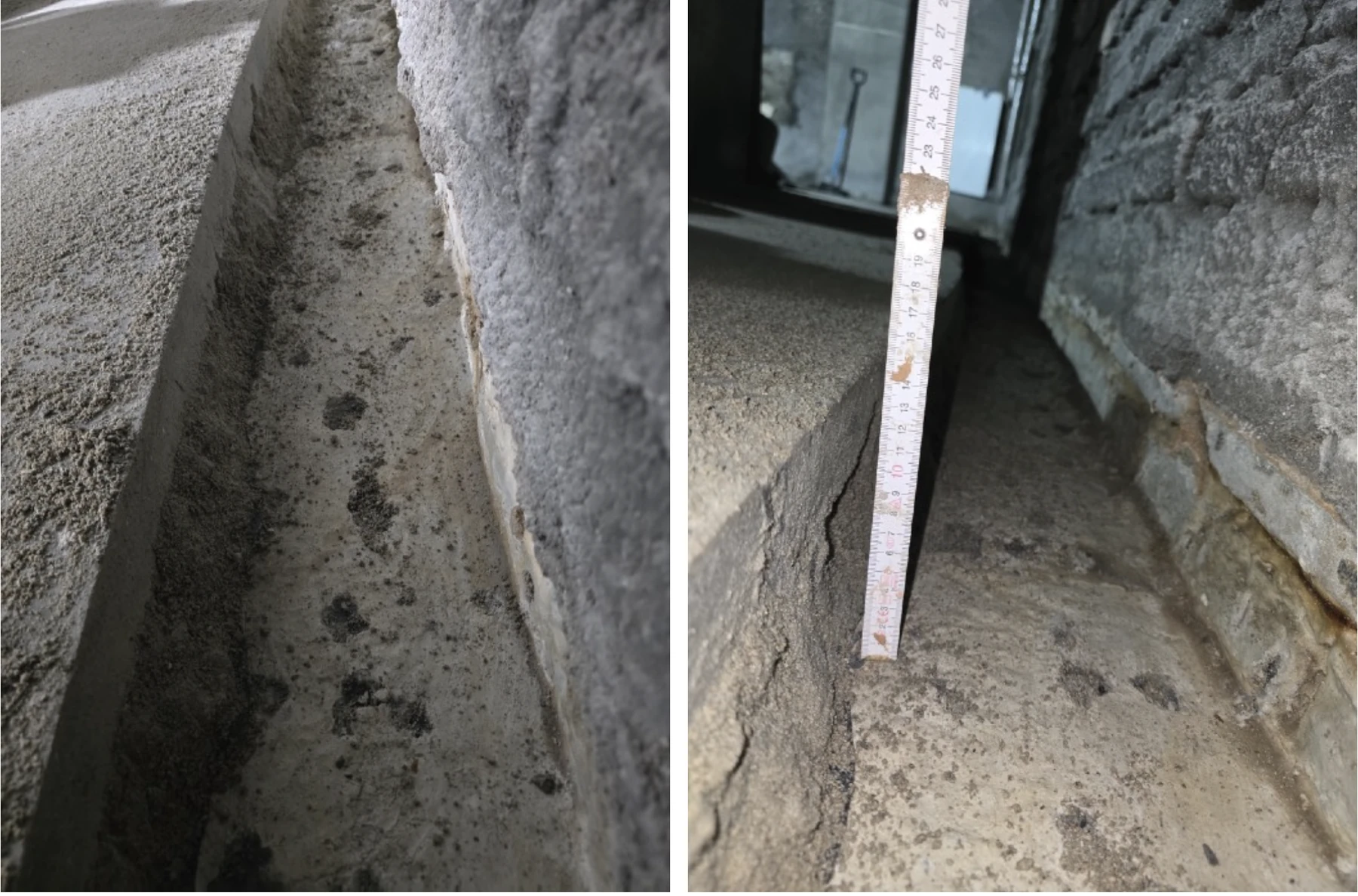

Pas posadzki usunięty przy ścianie odsłonił płytę i zapewnił dostęp do nieszczelnego połączenia.Materiał Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 2pkcs, s. 40.
Warszawa · budynek z 1913 rokuModernizacja piwnicyMur ceglany + nowa płyta betonowa

01 · PROBLEM I ROZPOZNANIE

Płyta wodoszczelna.
Połączenie nieszczelne.

Podczas modernizacji pogłębiono piwnicę i wykonano nową płytę z betonu wodoszczelnego. Stare mury ceglane pozostawały oparte na ławach. Ich połączenie z nową płytą nie otrzymało dodatkowego uszczelnienia. Przy wysokim poziomie wód gruntowych i po intensywnych opadach woda pojawiała się na styku, okresowo zalewając pomieszczenia.

Brak pełnej dokumentacji i wcześniejsze przebudowy utrudniały odczytanie przekroju. Nawierty kontrolne ujawniły pustki w murze. Usunięcie pasa posadzki oraz odpompowanie wody pozwoliły odsłonić strefę naprawy i rozpoznać rzeczywiste miejsca napływu.

02 · DECYZJE I KOLEJNOŚĆ PRAC

Każdy etap miał określone zadanie

Przygotowanie podłoża, ograniczenie czynnego przepływu i iniekcja zasadnicza tworzyły jedną sekwencję naprawy.

  1. 01 / PRZYGOTOWANIE

    Odsłonięcie i zamknięcie ubytków

    Widoczne ubytki cegieł i spoin wstępnie zamknięto szybkowiążącą zaprawą. Nawierty poprowadzono przez płytę w stronę muru i osadzono pakery.

    CrackOn.5 →
  2. 02 / INIEKCJA WSTĘPNA

    Opanowanie napływu i pustek

    WaterStopper podano do strefy styku i pustek muru. Po tym etapie pozostały miejscowe przesączenia — ograniczenie napływu umożliwiło dalszą pracę.

    WaterStopper →
  3. 03 / INIEKCJA ZASADNICZA

    Uszczelnienie pozostałych dróg wody

    W drugim etapie zastosowano HydroGum. Podczas iniekcji monitorowano ciśnienie i zużycie materiału, dostosowując podawanie do zachowania konstrukcji.

    HydroGum →
  4. 04 / DOSTĘP NA PRZYSZŁOŚĆ

    Przygotowanie do kolejnej interwencji

    Po iniekcji, przed odtworzeniem posadzki, ułożono węże na potrzeby ewentualnych przyszłych prac. Uwzględniono ograniczony dostęp oraz możliwość zmian warunków gruntowo-wodnych.

DOSTĘP PO ZAKOŃCZENIU NAPRAWY

Węże przygotowane do przyszłej interwencji

Węże ułożono po zakończeniu iniekcji zasadniczej HydroGum, przed odtworzeniem posadzki. Zapewniały przygotowany dostęp do ewentualnego późniejszego podania materiału.

Węże iniekcyjne — planowanie dostępu →

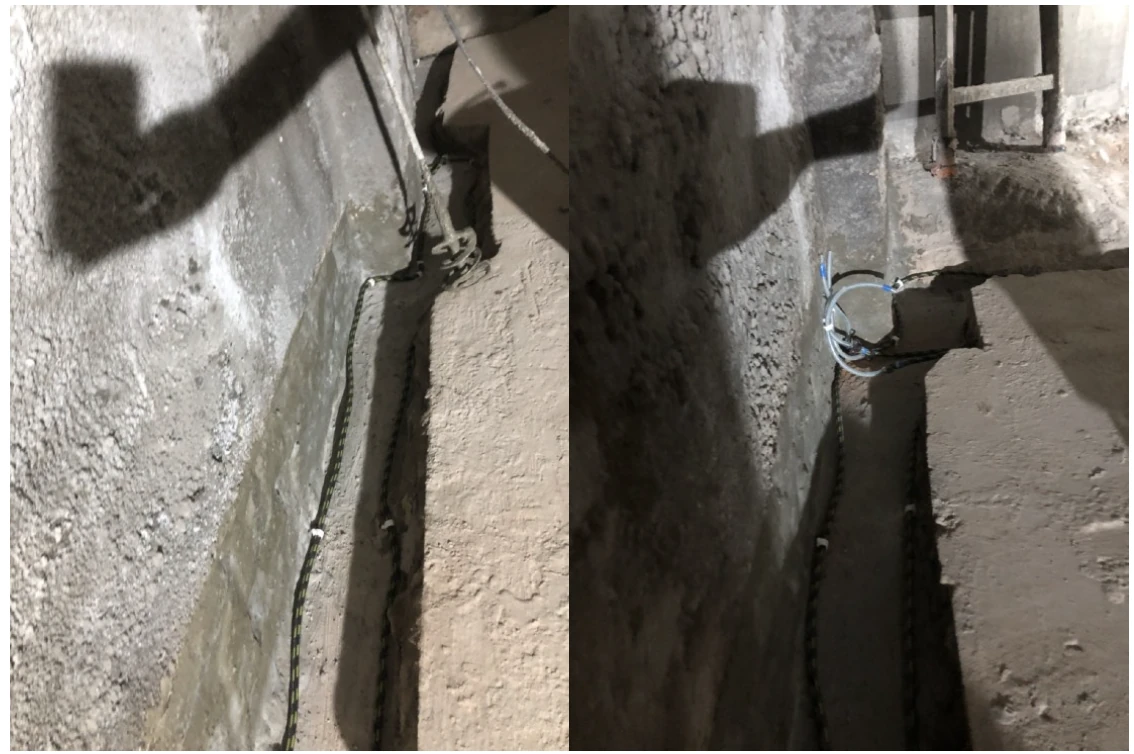

Po zakończeniu iniekcji ułożono węże, przygotowując dostęp do ewentualnego późniejszego podania materiału. Ten etap poprzedzał odtworzenie posadzki.Materiał Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 4pkcs, s. 43.

03 · REZULTAT I WNIOSEK

Rozpoznanie styku wyznacza zakres naprawy

Uzyskana szczelność według relacji autora

Piotr Kobus opisuje pełną szczelność po iniekcji zasadniczej. Następnie odtworzono warstwę posadzki z betonu wodoszczelnego i można było kontynuować remont pomieszczeń.

Sama wodoszczelność nowej płyty nie zapewnia szczelności jej połączenia ze starym murem. W tym przypadku rozwiązanie objęło również pustki, drogi napływu i możliwość dostępu po zakończeniu remontu. Taki zakres trzeba uwzględnić już przy planowaniu technologii.

Źródło: Piotr Kobus, „Reverse Joint Context”, Injection(s) Case Studies, s. 37–44. Opracowanie autorskiego studium zastosowania produktów ResinBau.

DOKUMENTACJA PRZYPADKU

Od rozpoznania napływu do odtworzenia posadzki

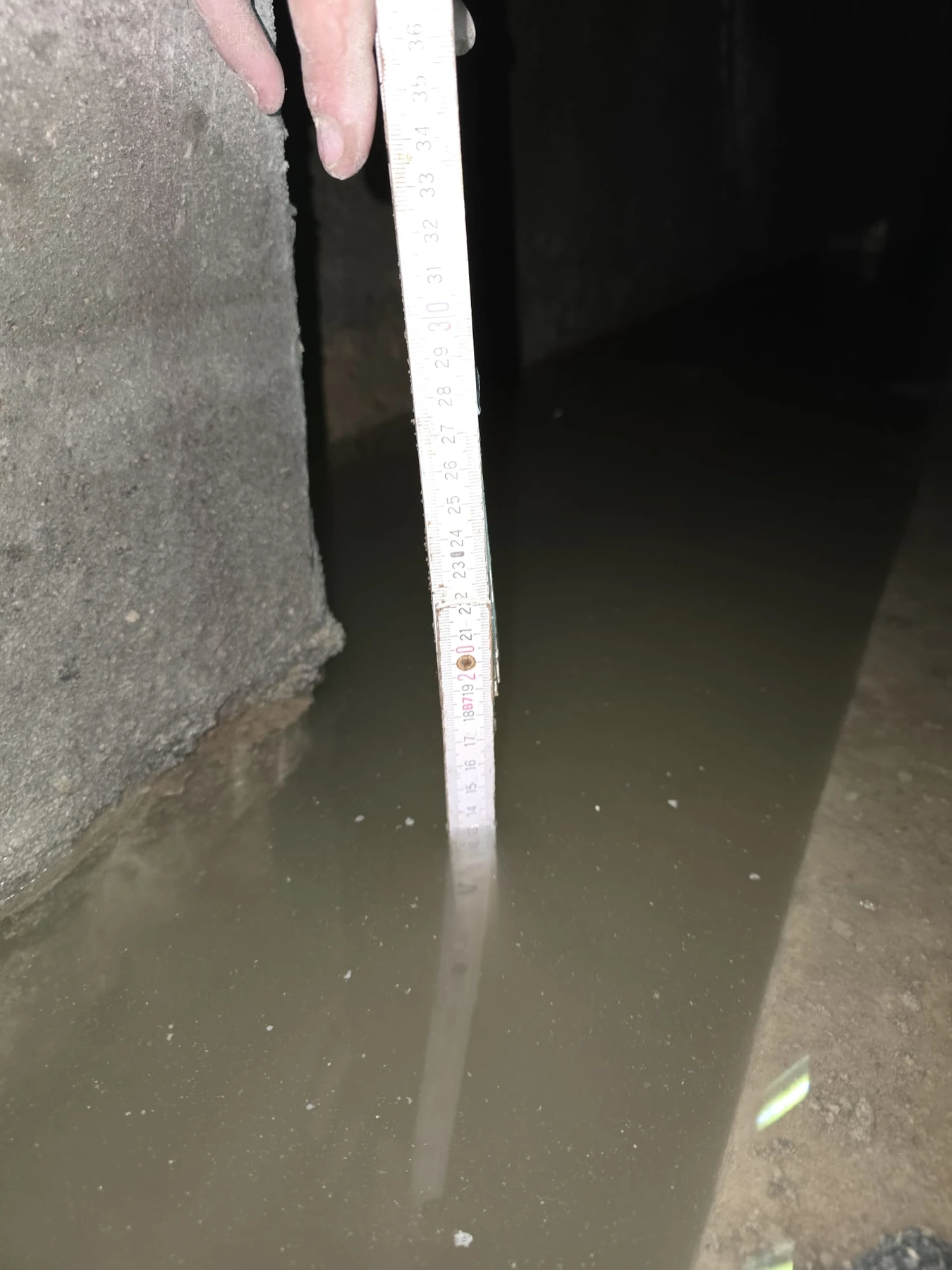

Woda w piwnicy przed uszczelnieniem. Rozpoznanie obejmowało rzeczywistą drogę napływu na styku starego muru i nowej płyty.Materiał Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 1pkcs, s. 38.

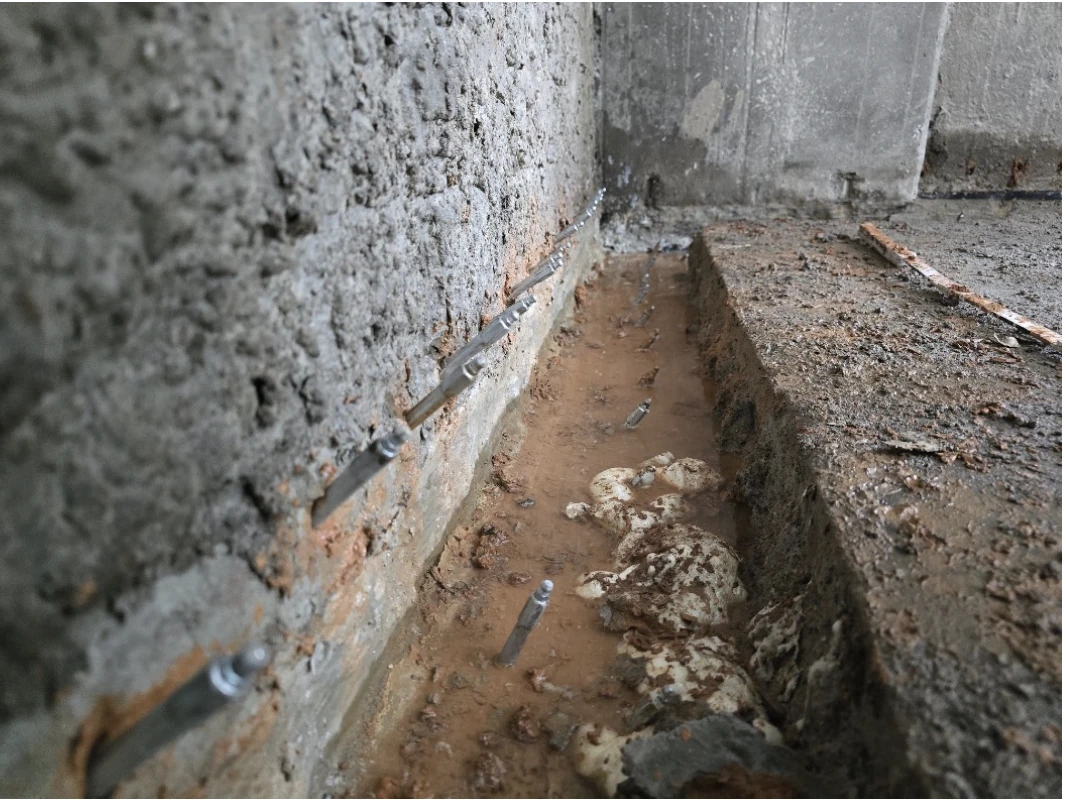

Iniekcja wstępna WaterStopperem objęła pustki w murze oraz strefę styku z płytą. Jej zadaniem było ograniczenie czynnego napływu przed uszczelnieniem zasadniczym.Materiał Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 3pkcs, s. 41.

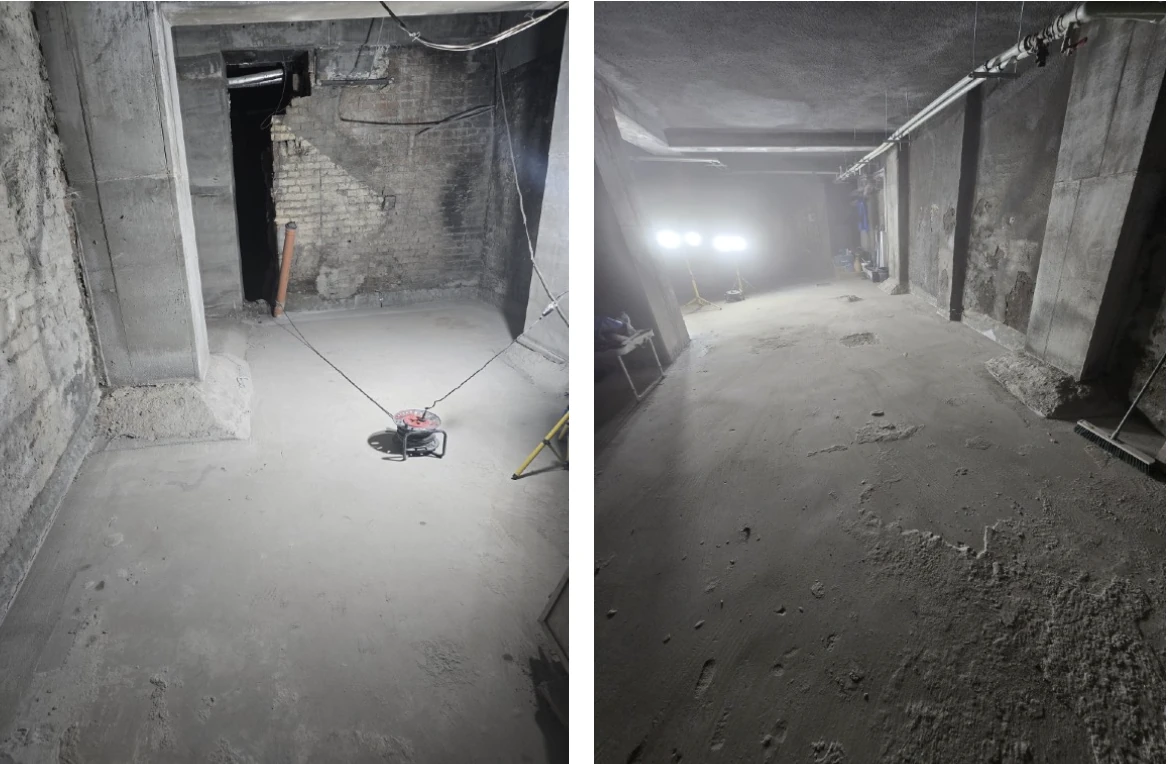

Pomieszczenia po zakończeniu uszczelniania i odtworzeniu warstwy posadzki, przed kolejnymi pracami remontowymi.Materiał Piotra Kobusa, „Reverse Joint Context”, Injection(s) Case Studies. Fig. 5pkcs, s. 44.
