ILOŚĆ MATERIAŁU DO WYPEŁNIENIA

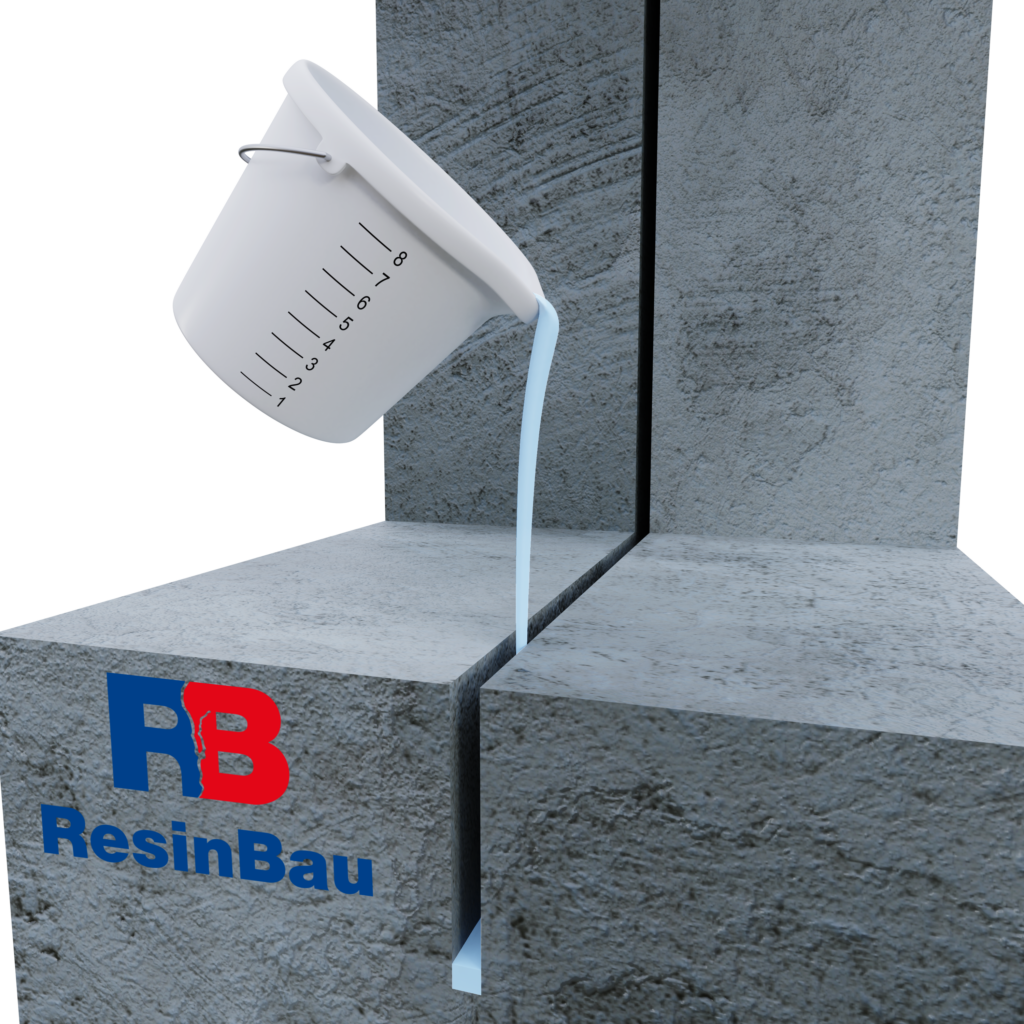

Kalkulator wypełnienia dylatacji

Podaj łączną długość dylatacji i przekrój wypełnienia. Sprawdź, ile litrów materiału potrzebujesz na całość i na jeden metr.

Dlaczego sam żel nie kończy naprawy? Zobacz przekrój ↓
Co chcesz policzyć?

Oba tryby korzystają z tych samych wymiarów żelu. Przełączenie zachowuje wpisane dane.

Wymiary dylatacji

Zsumuj wszystkie odcinki o takim samym przekroju. Przykład: 4 + 4 + 3 + 3 = 14 m. Odcinki o innych wymiarach policz osobno.

Zmierz wolną przestrzeń między krawędziami betonu po przygotowaniu dylatacji. Wpisz szerokość przeznaczoną do wypełnienia.

Mierz w głąb szczeliny. 12,5 cm to wartość startowa do obliczeń; można ją zmienić zgodnie z przyjętym rozwiązaniem naprawy.

Jeśli w rozwiązaniu naprawy przewidziano dodatkową strefę ze względu na możliwość przesychania, uwzględnij jej wymiar.

Zapas materiału

Zapas doliczamy do całej objętości, także dodatkowej głębokości. Wpisz wartość wynikającą z warunków prac; 0 oznacza brak zapasu.

Wymiary dotyczą przestrzeni na materiał iniekcyjny. Nie wliczaj objętości sznura, masy zamykającej ani istniejących wkładek.

CO WŁAŚNIE WPISUJESZ?

Łączna długość dylatacji

Podstawowe wypełnienie

Schemat przekroju i umownego odcinka dylatacji. Długość L oznacza sumę odcinków; skale długości i przekroju są niezależne.

WYPEŁNIENIE TO JEDEN Z ETAPÓW

Dlaczego zamykamy żel?

Miękki żel nie oznacza jeszcze gotowego wykończenia dylatacji.

ResinBau AcrylGel + Polymer wypełnia przygotowaną szczelinę. Warunki w konstrukcji mogą jednak zmieniać się między mokrymi a suchymi. Żel może oddawać wodę i zmniejszać objętość, a po ponownym zawilgoceniu ją odzyskiwać. Dlatego w pokazanym rozwiązaniu chronimy jego odsłonięte czoło, zamiast pozostawiać je w kontakcie z powietrzem.

01

Co zostaje po naprawie?

Żel chroniony od strony dostępu przez sznur i elastyczny uszczelniacz poliuretanowyOd strony powietrza: elastyczny uszczelniacz poliuretanowy oznaczony cyfrą 3, sznur podporowy oznaczony cyfrą 2, żel akrylowy oznaczony cyfrą 1, a dalej ograniczenie w głębi szczeliny. Wilgoć może docierać od strony konstrukcji; kierunek zależy od miejsca naprawy. Schemat bez wymiarów. Strona dostępu · kontakt z powietrzem 321 UszczelniaczpoliuretanowySznurŻel akrylowy Zamyka czołoPodpiera masę PUWypełnia szczelinęOgraniczeniew głębi szczeliny Możliwy kontakt z wilgocią od strony konstrukcjiJej kierunek zależy od miejsca naprawy.Schemat funkcji warstw · proporcje umowne
Chronimy czoło od strony dostępu. Większa głębokość żelu nie zastępuje końcowego zamknięcia.
02

Sznur i masa PU w przekroju

Oryginalny przekrój ResinBau: strzałka PU Sealant wskazuje masę zamykającą powierzchnię, a Backer Rod — okrągły sznur pod nią. Poniżej znajduje się niebieska warstwa żelu.Powiększ rysunek ↗
Backer Rod — sznur podporowy.
PU Sealant — elastyczny uszczelniacz poliuretanowy.
Oba elementy widać w przekroju nad niebieską warstwą żelu. Wymiary oznaczone na rysunku dotyczą pokazanego detalu.
1

Żel w głębi szczeliny

Tworzy elastyczne wypełnienie. Dodatek polimeru nie zastępuje wykończenia chroniącego odsłonięty żel przed utratą wody.

2

Sznur pod masą PU

Pomaga ustalić głębokość masy i oddzielić ją od wypełnienia. Sam sznur nie jest końcową warstwą uszczelniającą.

3

Elastyczny uszczelniacz poliuretanowy

Zamyka powierzchnię szczeliny i ogranicza wysychanie od strony dostępu. Dobór masy i jej przekroju musi uwzględniać ruch dylatacji.

Nie kończ naprawy na odsłoniętym żelu.

W tym wariancie po iniekcji usuwa się tymczasowe zamknięcie CrackOn.5 i wykonuje przewidziane wykończenie na sznurze, z elastycznym uszczelniaczem poliuretanowym. Żel, sznur i masa pełnią różne funkcje — jeden element nie zastępuje pozostałych.

  1. Podczas iniekcjiŻel + zamknięcie CrackOn.5
  2. Po związaniu, zgodnie z technologiąUsunięcie zaprawy tymczasowej
  3. Wykończenie dylatacjiSznur + elastyczny uszczelniacz poliuretanowy

Głębokość żelu i przekrój wykończenia dobierz do warunków naprawy. Startowe 12,5 cm w kalkulatorze nie oznacza uniwersalnej „warstwy wysychania”. Elastyczny uszczelniacz poliuretanowy jest elementem pokazanego rozwiązania, poza ofertą ResinBau.

Jak liczymy wypełnienie i warstwy?

W trybie warstw objętość żelu wynika z jego własnej głębokości h + Δh. Sznury i zamknięcia zajmują dodatkowe miejsce. Potrzebną głębokość układu podajemy osobno dla iniekcji i wykończenia; CrackOn.5 i uszczelniacz poliuretanowy nie są sumowane jako równoczesne warstwy.

CrackOn.5: około 2 kg suchej mieszanki na litr świeżej zaprawy. Elastyczny uszczelniacz poliuretanowy: objętość pasa o wpisanej średniej głębokości. Sznur: jeden metr na metr dylatacji dla każdego nowego ciągu. Zapas pozostałych materiałów doliczamy oddzielnie. Wymiary mas i średnicę zakupową sznura dobierz do konkretnego produktu.

Objętość w litrach = długość w metrach × szerokość w cm × łączna głębokość w cm ÷ 10. Łączna głębokość to h + Δh. Zapas procentowy doliczamy na końcu.

Dodatkowa głębokość oznacza więcej wypełnianej przestrzeni. Nie zastępuje zamknięcia powierzchni chroniącego żel przed wysychaniem. Przy dużych przemieszczeniach, w tym sejsmicznych, przekrój i system uszczelnienia wymagają indywidualnego doboru.

Wynik to objętość przygotowanego materiału do wypełnienia przyjętej geometrii. Nie obejmuje nieznanych pustek ani ucieczki materiału poza dylatację. Nie przeliczamy go automatycznie na kilogramy koncentratu.

TECHNOLOGIA WYKONANIA

Jak przygotować i uszczelnić dylatację?

Oczyszczanie, zamknięcie i sposób podawania materiału znajdziesz w opisie naprawy.

Zobacz naprawę dylatacji →
Przekrój dylatacji z kanałami podawania materiału
