Wiercenie w ścianie

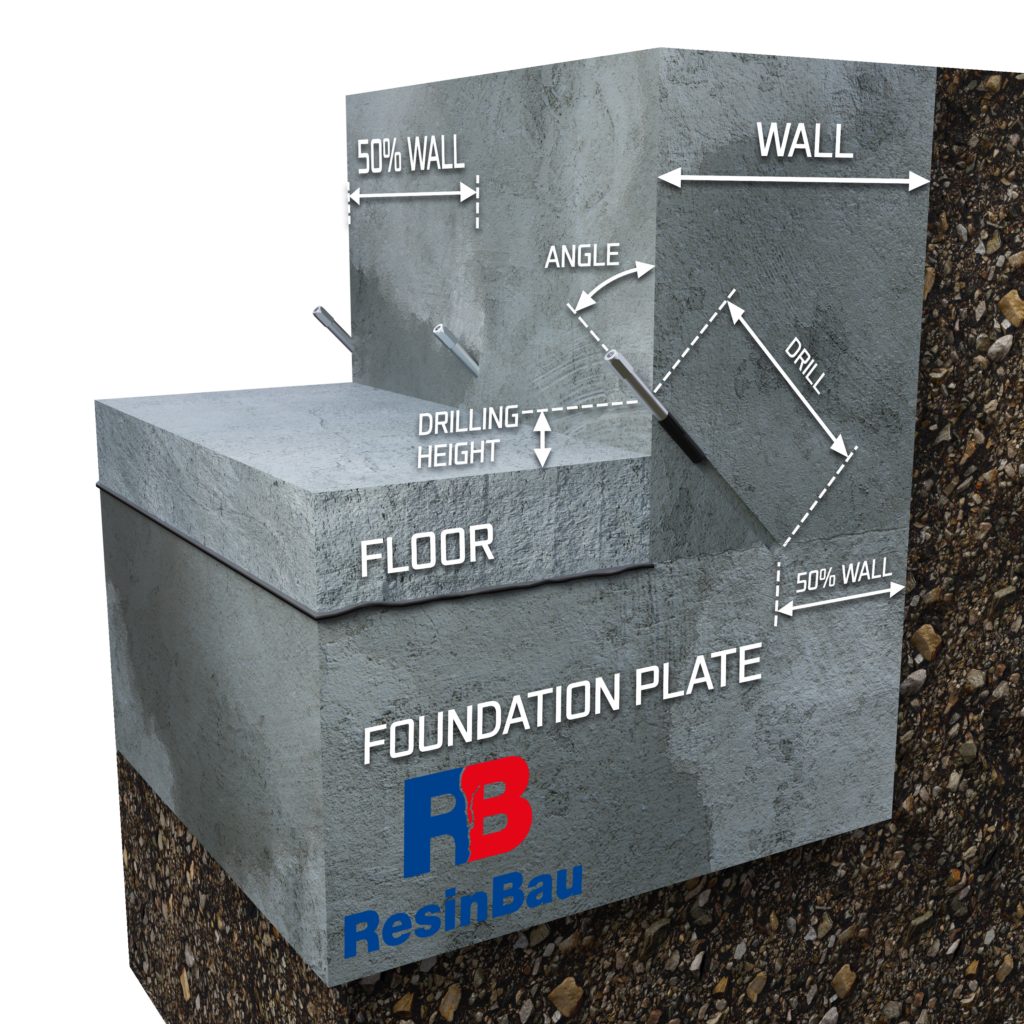

Oryginalny rysunek ResinBau · przykład 45° i 50% grubości. Czerwone oznaczenie wskazuje omawiany wymiar; rysunek nie zmienia skali.
KALKULATOR · STYK ŚCIANY Z PŁYTĄ FUNDAMENTOWĄ
Wiercenie styków roboczych
Ustal, gdzie rozpocząć nawiert i jak dotrzeć do styku pod ścianą.
GEOMETRIA · PRZEKRÓJ KONSTRUKCJI
Zobacz, dokąd prowadzi nawiert
Zmieniaj wymiary i obserwuj wejście otworu, przecięcie styku oraz pogłębienie.
Do stykuPogłębienie za stykCała głębokość wsunięcia pakera
Przekrój zmienia proporcje wraz z wymiarami. Nie przedstawia zbrojenia ani przebiegu ukrytych warstw.
Płyta fundamentowa jest pokazana poglądowo. Kalkulator nie zna jej grubości — sprawdź dostępne miejsce na pogłębienie. Wyniki geometryczne mogą nieznacznie różnić się od tradycyjnych, które korzystają z zaokrąglonych współczynników.
DWA SPOSOBY DOTARCIA DO TEGO SAMEGO STYKU
Przez ścianę czy przez posadzkę?
Wiercenie w posadzce

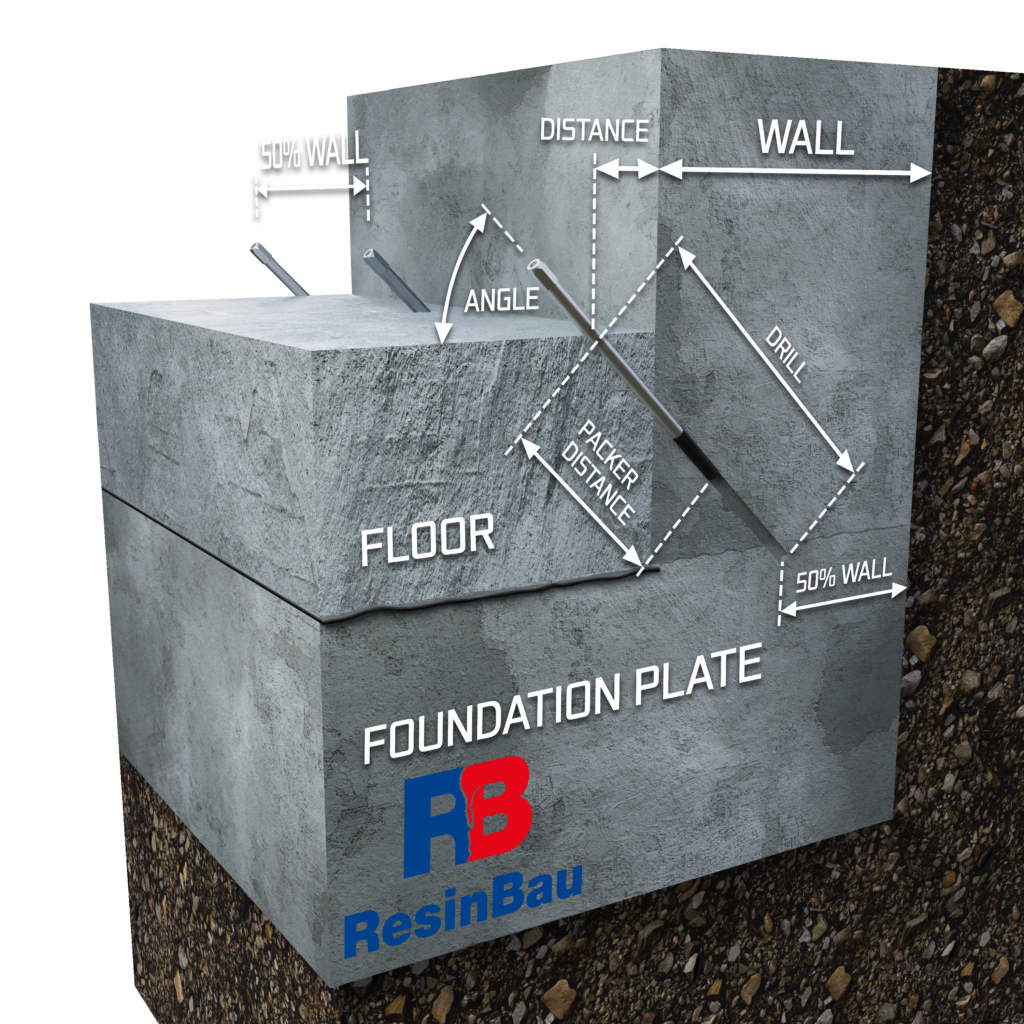

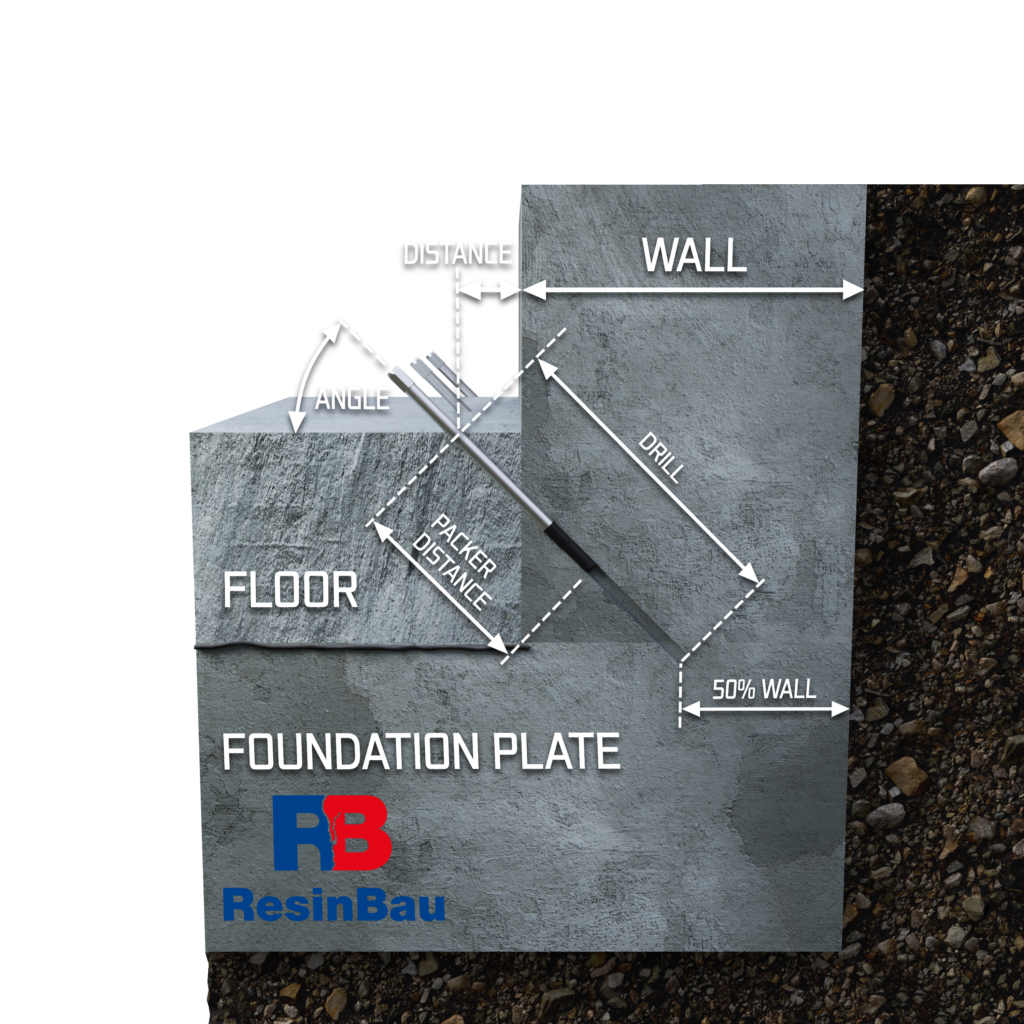

Oryginalny rysunek ResinBau · przykład 45° i 50% grubości. Paker przechodzi przez posadzkę i uszczelnia otwór w ścianie.
Jak głęboko wsunąć paker?
Wsuń paker przez posadzkę tak, aby cała guma rozporowa znalazła się w ścianie. Dopiero tam ją rozpręż — ma uszczelnić otwór w ścianie, a nie w posadzce. Niebieska obwódka na rysunku wskazuje gumę.
Podana wartość oznacza głębokość wsunięcia pakera w otwór. Wsuń go na tę głębokość, aby cała guma rozporowa znalazła się w ścianie, za posadzką, z miejscem na prawidłowe rozprężenie i uszczelnienie otworu. Sprawdź położenie gumy w używanym pakerze.
Całkowita długość nawiertu = długość do styku + pogłębienie za styk. Turkusowy odcinek na rysunku pokazuje pogłębienie wzdłuż otworu; jego długość jest poglądowa, bez skali.
Kiedy przejść na posadzkę?
Dla danego kąta wejście w ścianie musi wypaść nad posadzką. Jeśli obliczona wysokość jest zerowa lub ujemna, tego wariantu nie wykonasz nad podłogą. Sprawdź inny kąt albo wariant przez posadzkę. Dodatnia wysokość nadal wymaga miejsca na wiertarkę i osadzenie pakera.
Guma rozporowa w ścianie
Przy wierceniu przez posadzkę paker musi sięgać do ściany. Osadzenie gumy wyłącznie w posadzce nie zapewnia prawidłowego podania materiału do styku pod ścianą.
Jak liczona jest głębokość wsunięcia pakera?
Tradycyjny wzór dodaje 7 cm do długości przejścia przez posadzkę: 5 cm + 2 cm, tak jak w dotychczasowym kalkulatorze. Wynik wskazuje głębokość wsunięcia pakera w otwór. Dodatek pozwala osadzić gumę rozporową w ścianie za posadzką, tak aby mogła prawidłowo się rozprężyć i uszczelnić otwór.
Sprawdź przejście do kolejnego pakera
Pojawienie się materiału w kolejnym pakerze potwierdza połączenie. Nie trzeba wtedy usuwać posadzki tylko po to, by odsłonić styk. Wypływu na powierzchnię nie myl z przejściem między portami.
Porównaj wyniki dla 30°, 45° i 60°
KROK 2 · ROZSTAW WZDŁUŻ STYKU
Gdzie wykonać kolejny otwór?
Kolejne otwory rozmieść wzdłuż styku ściany z płytą fundamentową. Na początek przyjmij odstęp równy 50% grubości ściany. To odstęp między portami, nie głębokość przecięcia styku ani odsunięcie od ściany.
Brak przejścia? Zmniejsz rozstaw
Jeżeli materiał nie dociera do kolejnego portu, sprawdź trafienie w styk, drożność otworów i osadzenie pakerów. Jeśli nadal nie uzyskujesz przejścia, zmniejsz odległość między kolejnymi otworami.
Łatwe przejście do kolejnego portu
Jeżeli materiał łatwo dociera do kolejnego pakera i potwierdzasz wypełnienie odcinka styku, możesz rozważyć większy rozstaw dalszych otworów — mniej pakerów na metr bieżący.
Wypływ na powierzchnię to inny sygnał
Wypływ przy ścianie lub spod posadzki nie zastępuje przejścia do kolejnego portu. Sprawdź zamknięcie styku i drogę ucieczki materiału, zanim zwiększysz rozstaw.
KROK 3 · SPRAWDŹ PRZEJŚCIE MATERIAŁU
Cienka i gruba posadzka — ten sam cel iniekcji
W obu wariantach materiał powinien dotrzeć do kolejnego pakera. Jeśli podczas próby uzyskujesz takie przejście, nie trzeba usuwać posadzki tylko po to, by odsłonić styk.
Nawiert dociera do styku pod ścianą z pominięciem posadzki. Żywica pojawia się w kolejnym pakerze: połączenie jest skuteczne.
Paker przechodzi przez posadzkę, ale guma uszczelnia otwór w ścianie. Przejście żywicy do kolejnego pakera pozwala pozostawić posadzkę.
Jeżeli podczas próby iniekcyjnej materiał nie przechodzi do kolejnego pakera, sugerujemy nacięcie i miejscowe usunięcie pasa posadzki przy ścianie, aby odsłonić styk. Pozwala to przygotować i zamknąć jego czoło przed dalszą iniekcją. Sposób wykonania opisujemy w instrukcji poniżej.
Prawidłowe wykonanie iniekcji styku — instrukcja w Wiedzy →Rzeczywisty układ warstw i warunki budowlane mogą się różnić. Wymiary i sposób wykonania potwierdź na miejscu oraz próbą iniekcyjną.
