WIEDZA · STYKI I DYLATACJE

Wiercenie i iniekcja styków roboczych

Najpierw ustal położenie styku i drogę wody. Potem dobierz dojście, strefę osadzenia pakera oraz punkty, które pokażą postęp wypełniania.

Rozpoznanie Przebieg i warianty Dobór i następny krok

PRZEŚLEDŹ TECHNOLOGIĘ

Styk ściany z płytą: od rozpoznania do odtworzenia

Zobacz pełny przekrój oraz trzy warianty dojścia. Dostęp ponad posadzką, przez grubą posadzkę i miejscowe odsłonięcie są alternatywami. Po wyborze wariantu plansze prowadzą przez przygotowanie, obserwację podawania oraz dwa sposoby odtworzenia, w tym z wężem iniekcyjnym.

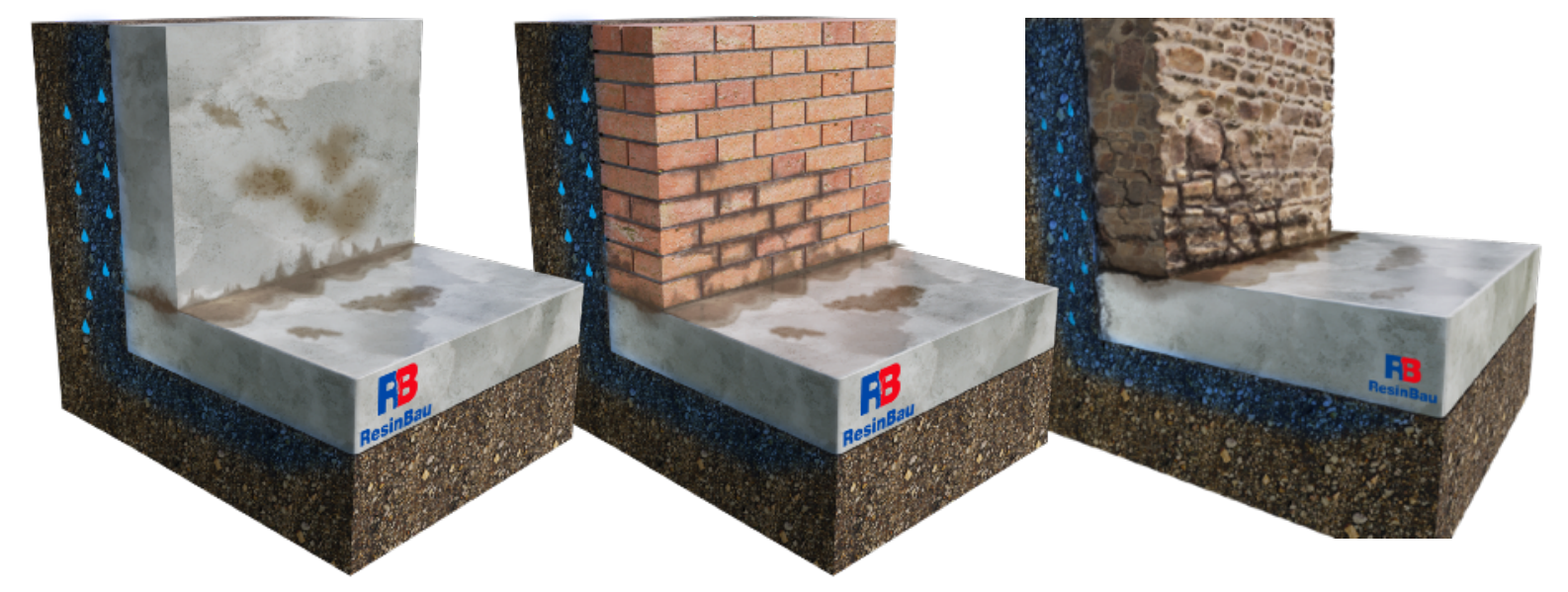

Styk płyty z trzema rodzajami ściany: betonem, cegłą i kamieniem. Woda może migrować przez połączenie różnych materiałów.

01 · Rozpoznanie

Rozpoznaj styk i drogę wody

Najpierw ustal, które elementy tworzą nieszczelne połączenie. Płyta fundamentowa, ściana i dodatkowa posadzka mają różne funkcje. Wilgoć widoczna przy podłodze nie określa jeszcze miejsca, do którego trzeba doprowadzić iniekt.

Pokazane trzy materiały ściany są wariantami podłoża. Przebieg otworu, osadzenie pakera i materiał uszczelniający dobiera się do rzeczywistego przekroju oraz wody i ruchu w styku. Kolejne plansze pokazują najpierw dostęp bez odsłaniania, a następnie odrębny wariant z miejscowym podkuciem.

Oddziel posadzkę od płyty konstrukcyjnej.
Ustal, czy przeciek pochodzi ze styku, czy z innej warstwy.

Dobór materiału do styku →

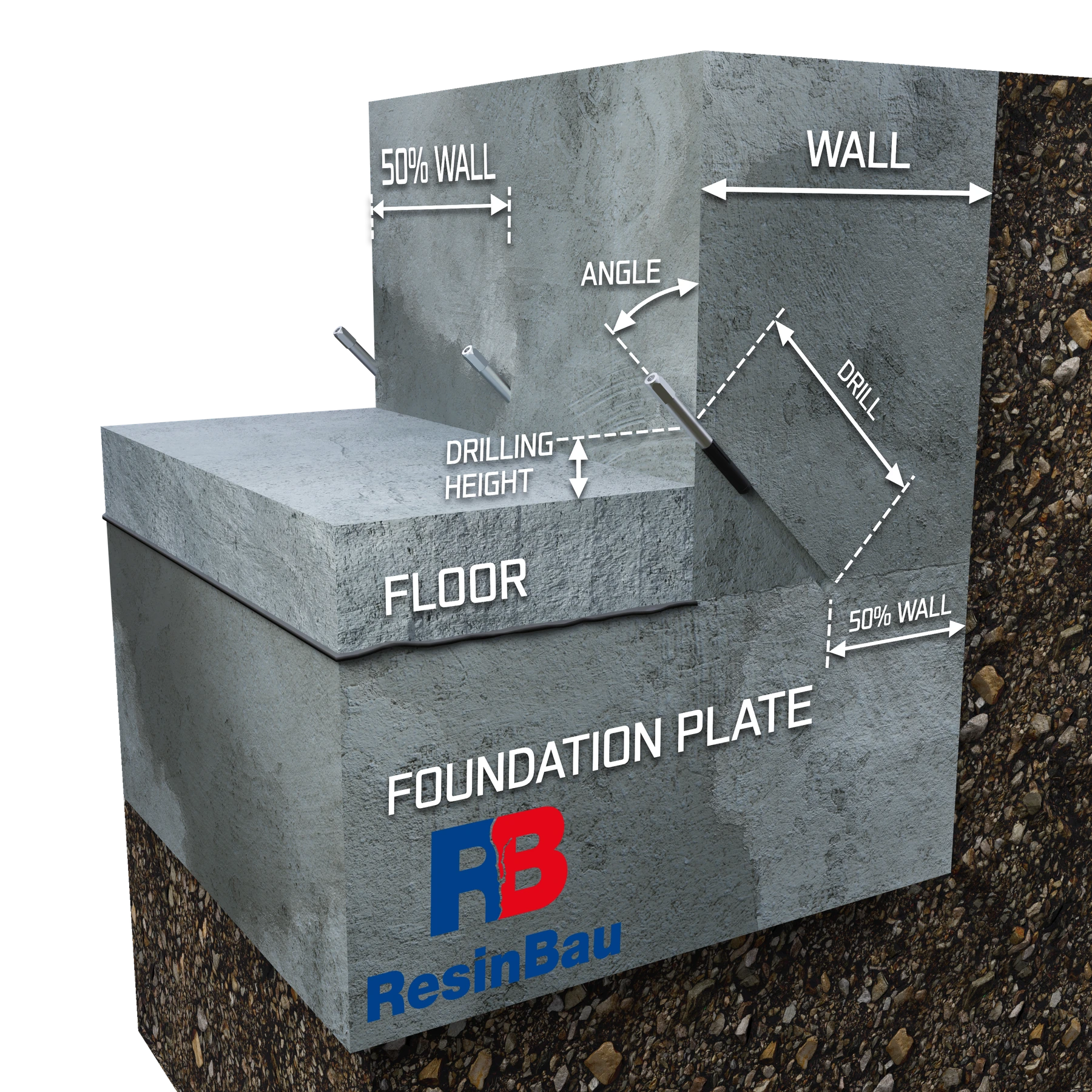

Otwór ukośny z lica ściany przecina styk ponad płytą fundamentową; dodatkowa posadzka pozostaje na miejscu.

02 · Dojście bez podkucia

Wariant A: dojście ponad cienką posadzką

Gdy geometria na to pozwala, otwór rozpoczyna się ponad posadzką i przecina docelowy styk w głębi ściany. Wysokość rozpoczęcia, kąt i długość wynikają razem z grubości ściany oraz położenia szczeliny.

WALL oznacza grubość ściany, FLOOR dodatkową posadzkę, FOUNDATION PLATE płytę fundamentową, ANGLE kąt, a DRILL długość wiercenia. DRILLING HEIGHT oznacza wysokość rozpoczęcia otworu nad górną powierzchnią posadzki. Oznaczenie 50% jest założeniem pokazanego wariantu; trafienie w styk trzeba potwierdzić na obiekcie.

Zmierz rzeczywisty przekrój.
Uwzględnij położenie zbrojenia i instalacji.

Oblicz dojście do styku →

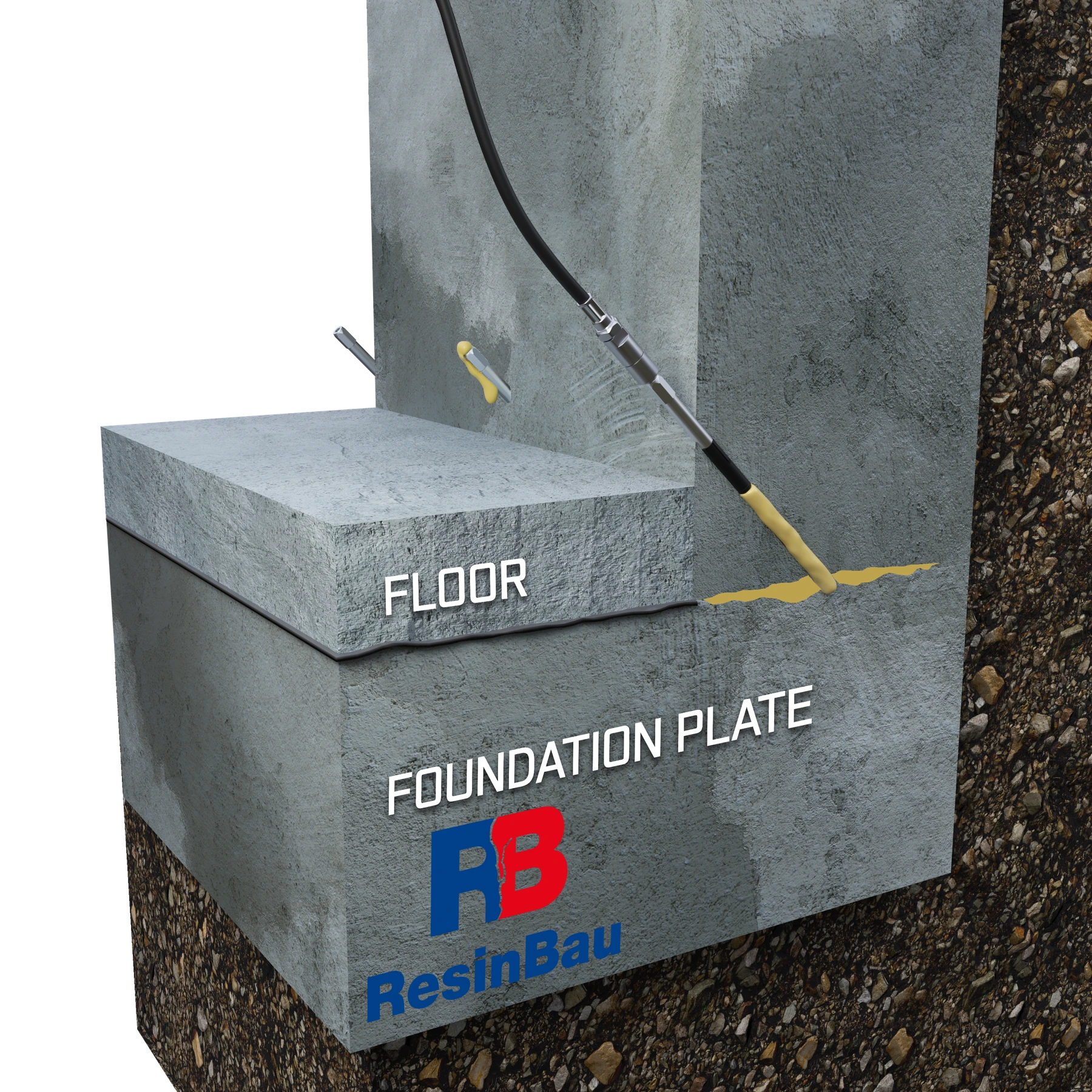

Materiał podany do styku pojawia się przy następnym punkcie.

03 · Dojście bez podkucia

Sprawdź wariant A próbą podania

Próbny punkt ma pokazać, czy wykonany otwór rzeczywiście komunikuje się ze stykiem. Obserwuj pobór, ciśnienie i miejsce pojawienia się materiału, zamiast wnioskować tylko z długości wiertła.

Przejście do sąsiedniego pakera potwierdza komunikację, lecz nie pełne wypełnienie całej szczeliny. Brak przejścia wymaga sprawdzenia dojścia, drożności i drogi migracji; sam w sobie nie uzasadnia skuwania posadzki.

Obserwuj więcej niż jeden punkt.
Nie utożsamiaj komunikacji z odbiorem szczelności.

Próba technologiczna →

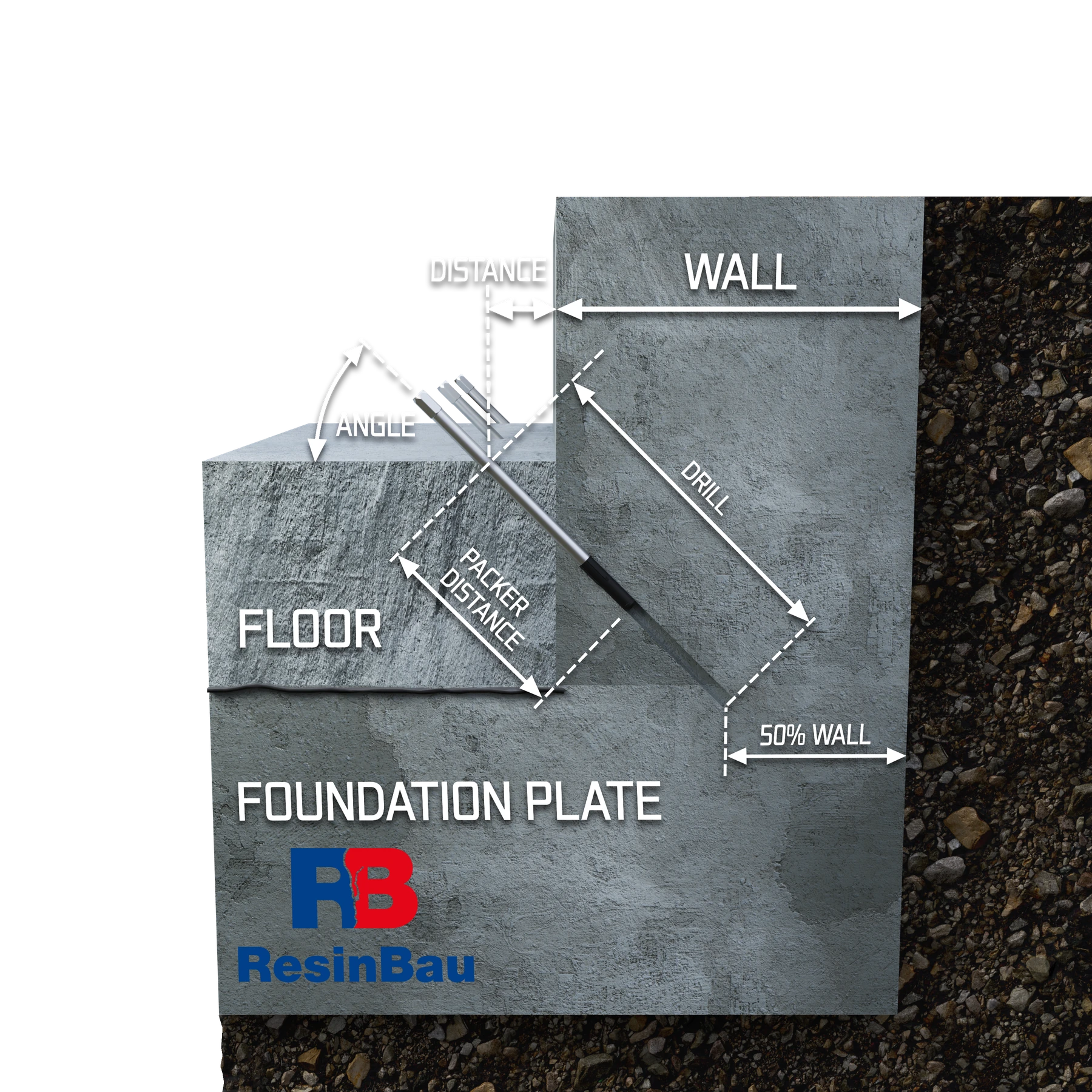

Grubsza warstwa posadzki zmienia początek wiercenia; strefa osadzenia pakera ma znaleźć się w odpowiednim materiale ściany.

04 · Dojście bez podkucia

Wariant B: dojście przez grubą posadzkę

Jeżeli posadzka zasłania potrzebną wysokość rozpoczęcia, pokazany wariant prowadzi otwór przez tę dodatkową warstwę do ściany i styku. Grubości posadzki nie wolno zastąpić grubością płyty fundamentowej.

DISTANCE oznacza odsunięcie od lica, a PACKER DISTANCE zasięg osadzenia pakera. Guma pakera ma uszczelniać otwór w zdrowym podłożu i pozostawić drożne dojście do szczeliny. Osadzenie wyłącznie w słabej posadzce może być niewystarczające.

Sprawdź dostęp i rzeczywistą długość pakera.
Rozpoznaj warstwy pod posadzką.

Dobierz długość pakera →

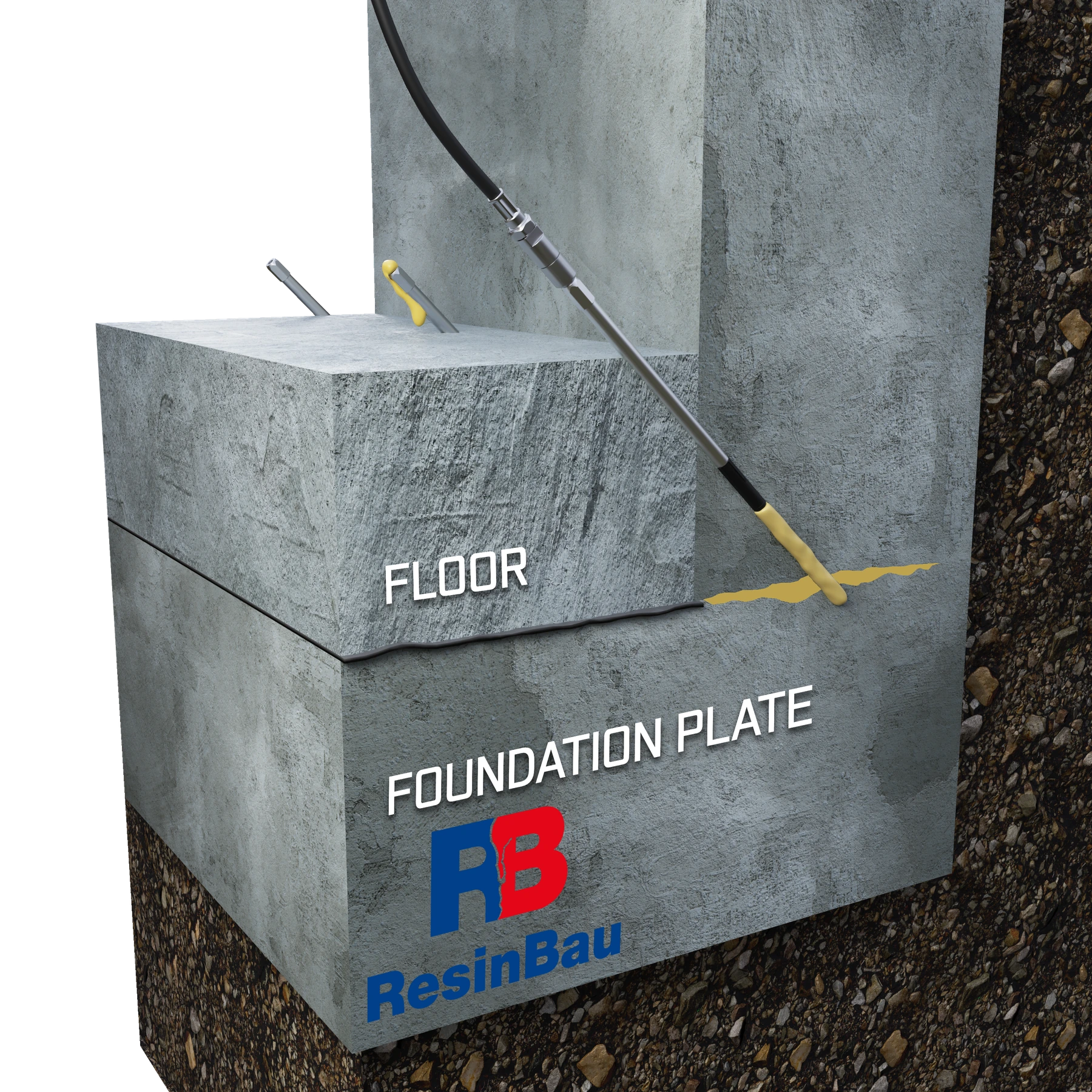

Paker podaje materiał przez grubą posadzkę do styku ściany z płytą; obserwowany jest sąsiedni punkt.

05 · Dojście bez podkucia

Sprawdź wariant B przed rozszerzeniem robót

Po osadzeniu sprawdź, czy układ utrzymuje szczelność przy pakerze i prowadzi materiał do rozpoznanej strefy. Materiał pojawiający się pod posadzką może wskazywać inną drogę niż docelowy styk.

Jeżeli próba potwierdza dojście i możliwość kontroli podawania, posadzka może pozostać. Decyzję o jej miejscowym odsłonięciu podejmij dopiero po ocenie przekroju, szczelności czoła i przyczyny nieskutecznej próby.

Porównaj obserwację z planowanym przekrojem.
Zapisz miejsca wypływu i zużycie.

Ciśnienie i obserwacja →

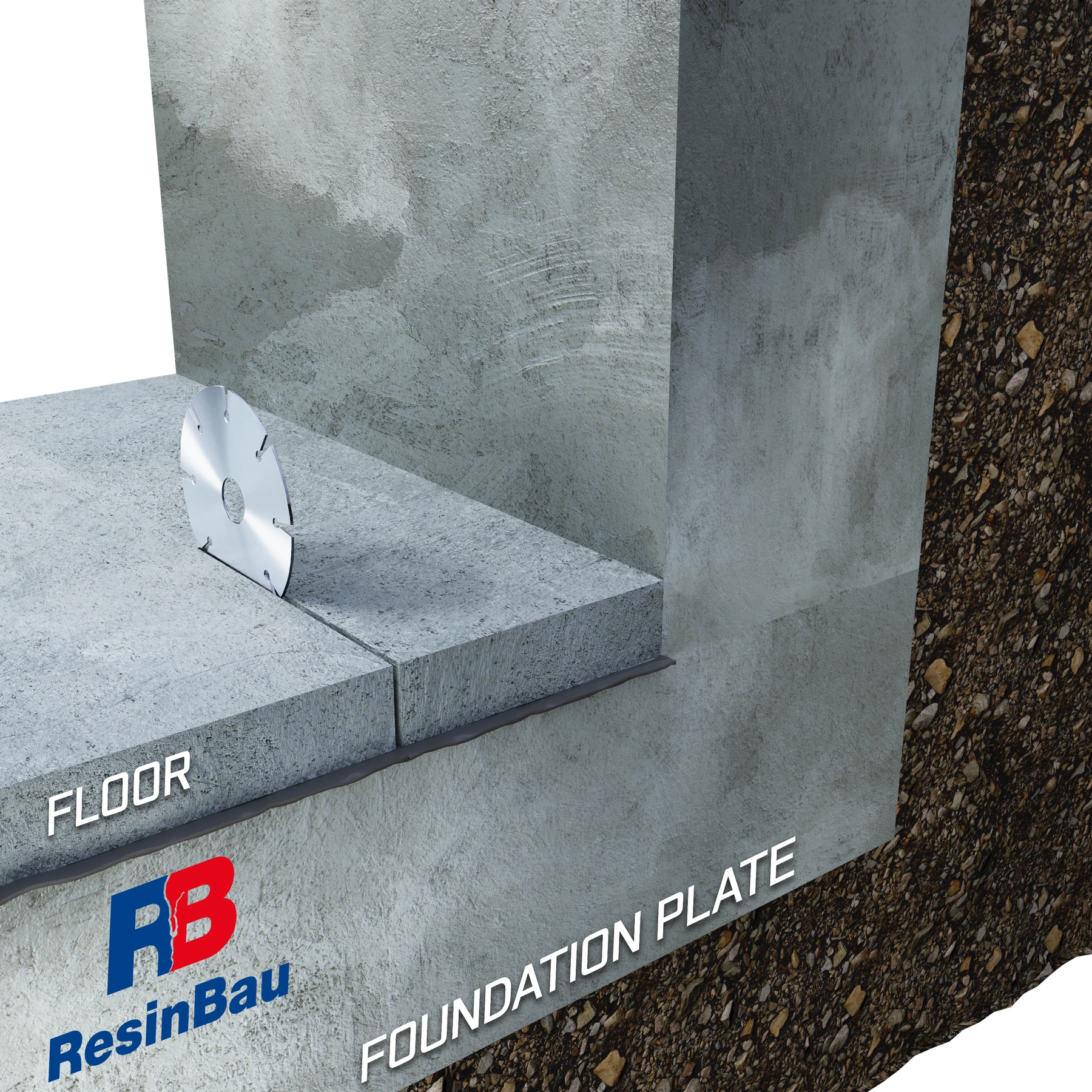

Nacięcie dodatkowej posadzki wyznacza granicę miejscowego odsłonięcia styku.

06 · Odsłonięcie styku

Wariant C: wyznacz i natnij pas odsłonięcia

Ten wariant zaczyna się dopiero wtedy, gdy odsłonięcie jest potrzebne do przygotowania lub zamknięcia nieszczelnej strefy. Nacięcie porządkuje krawędź rozbiórki i ogranicza niekontrolowane odłamywanie posadzki.

Zakres i głębokość ustal według rozpoznanych warstw. Rysunek nie upoważnia do nacinania płyty konstrukcyjnej, zbrojenia ani ukrytych instalacji.

Potwierdź, co jest posadzką, a co konstrukcją.
Wyznacz tylko potrzebny pas roboczy.

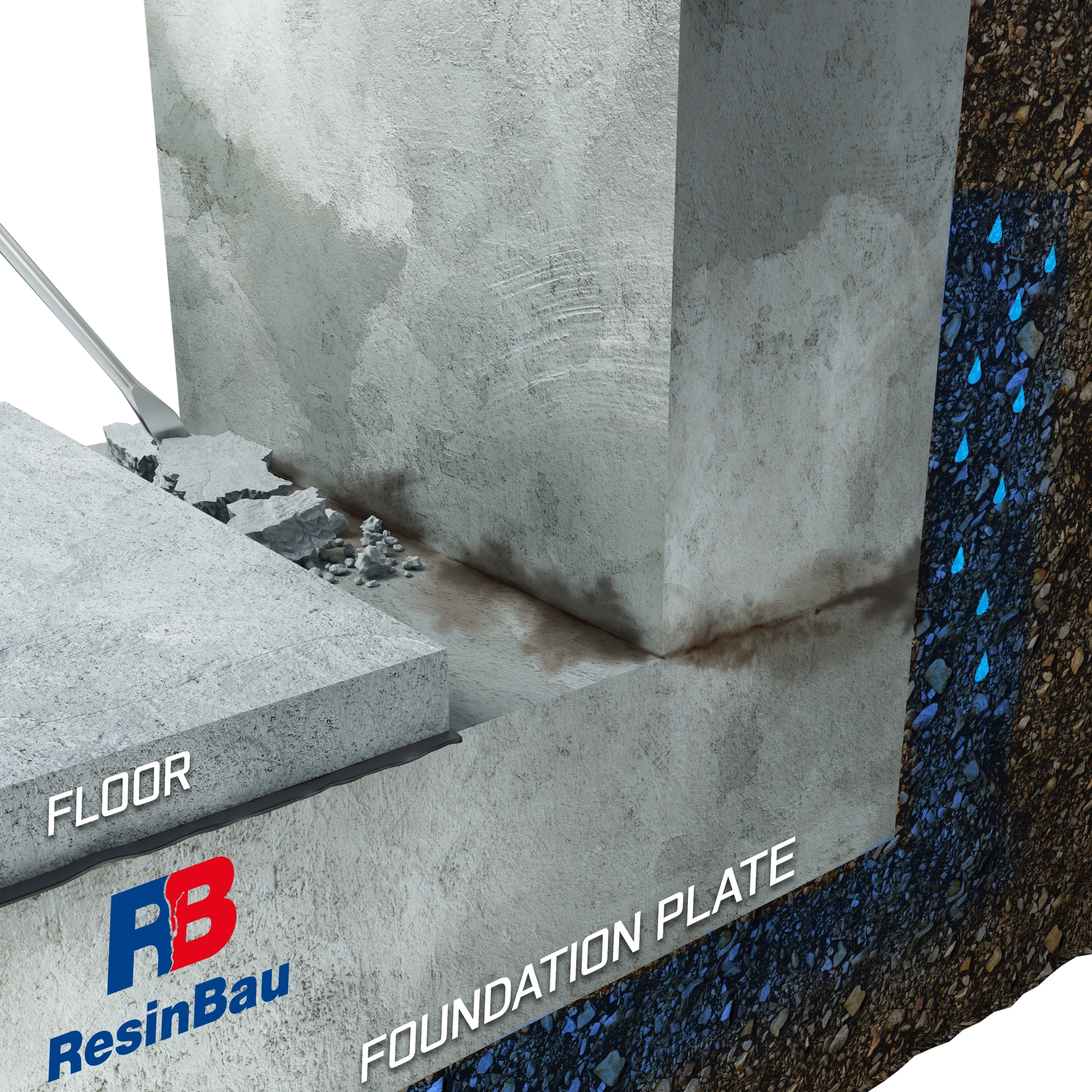

Miejscowe usunięcie posadzki odsłania połączenie przy podstawie ściany.

07 · Odsłonięcie styku

Usuń wyznaczony pas i obejrzyj styk

Po usunięciu wyznaczonego pasa można obejrzeć czoło styku, luźne fragmenty i miejsca napływu. To etap weryfikacji wcześniejszego rozpoznania, a nie tylko przygotowanie miejsca na narzędzia.

Oczyść odsłonięty detal i sprawdź, czy ujawniona geometria odpowiada planowi. Zmiana warstw lub położenia szczeliny wymaga korekty dalszego dojścia.

Nie naruszaj zbrojenia.
Zaktualizuj plan po odsłonięciu.

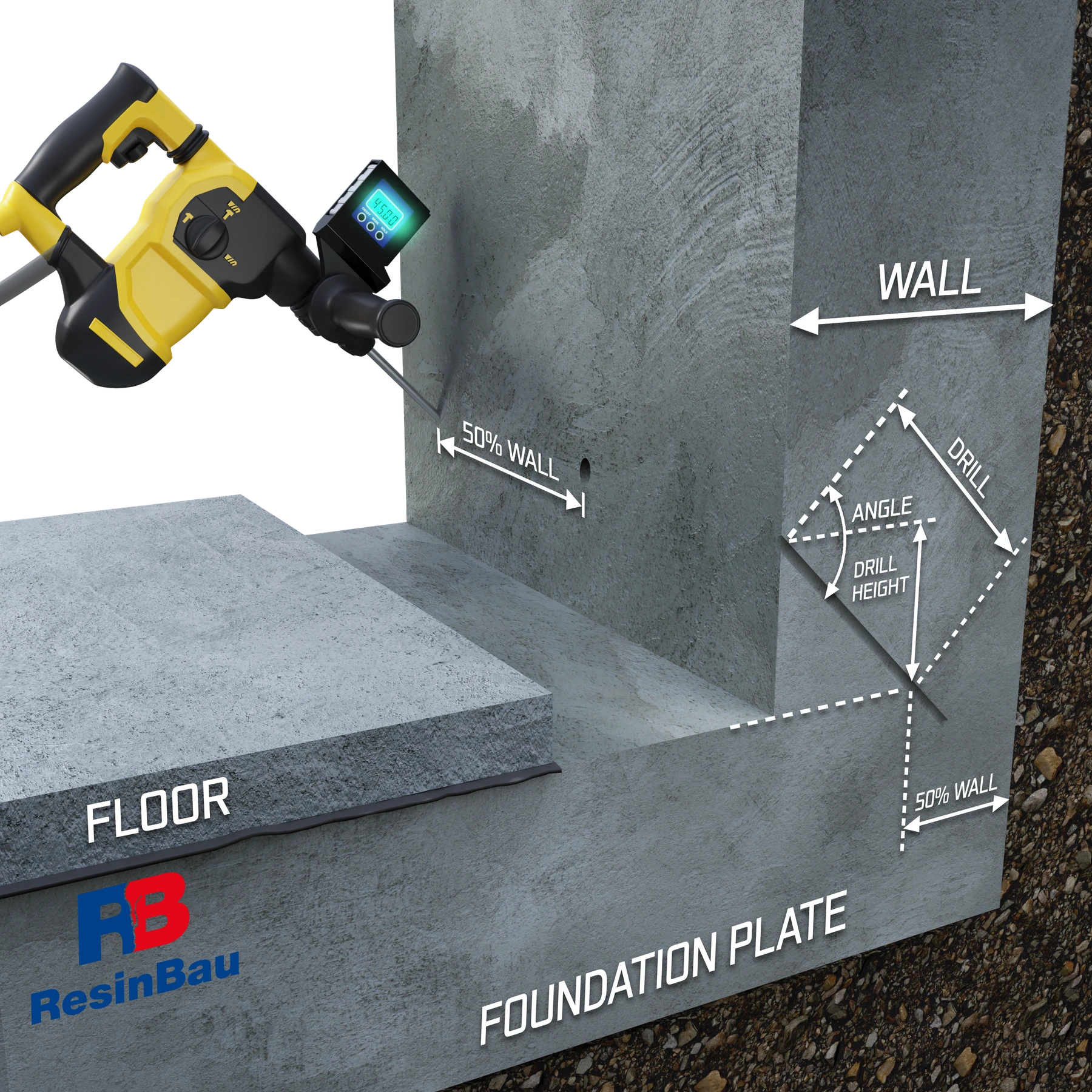

Po odsłonięciu posadzki otwory ukośne prowadzą z lica ściany do rozpoznanego połączenia.

08 · Przygotowanie otworów

Wyznacz i wykonaj otwory do styku

Otwory mają przeciąć styk w zaplanowanej strefie. Utrzymuj powtarzalną geometrię, ale dopasuj ją do rzeczywistych zmian grubości i przebiegu połączenia.

Odległość początku wiercenia, kąt oraz długość są zależne. Zmiana jednego wymiaru może przesunąć koniec otworu poza cel, dlatego sam odczyt kąta nie wystarcza.

Sprawdź trafienie na odcinku próbnym.
Kontroluj głębokość i kierunek.

Geometria wiercenia styków →

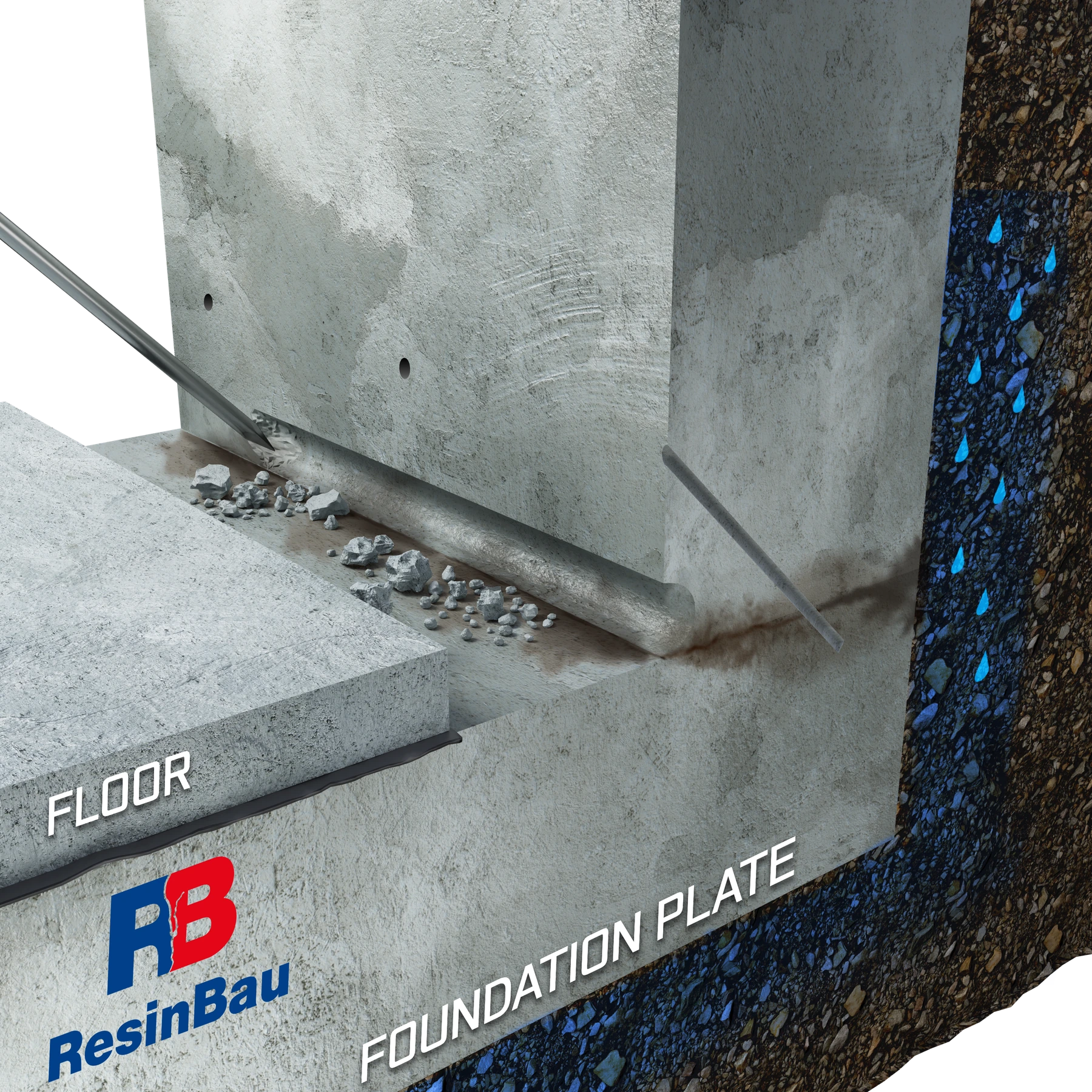

Bruzda przy podstawie ściany przygotowuje podłoże do wykonania fasety.

09 · Przygotowanie czoła

Przygotuj miejsce pod zamknięcie czoła

Przygotowana bruzda ma zapewnić oparcie i przyczepność zamknięcia czoła. Usuń słabe fragmenty oraz zanieczyszczenia, które mogłyby spowodować odspojenie podczas podawania.

Zakres bruzdy wynika z zaplanowanego detalu. Nie pogłębiaj jej bez rozpoznania konstrukcji i nie zasłaniaj nią dowodów na inną drogę napływu.

Zachowaj zdrowe podłoże.
Nie uszkodź krawędzi otworów.

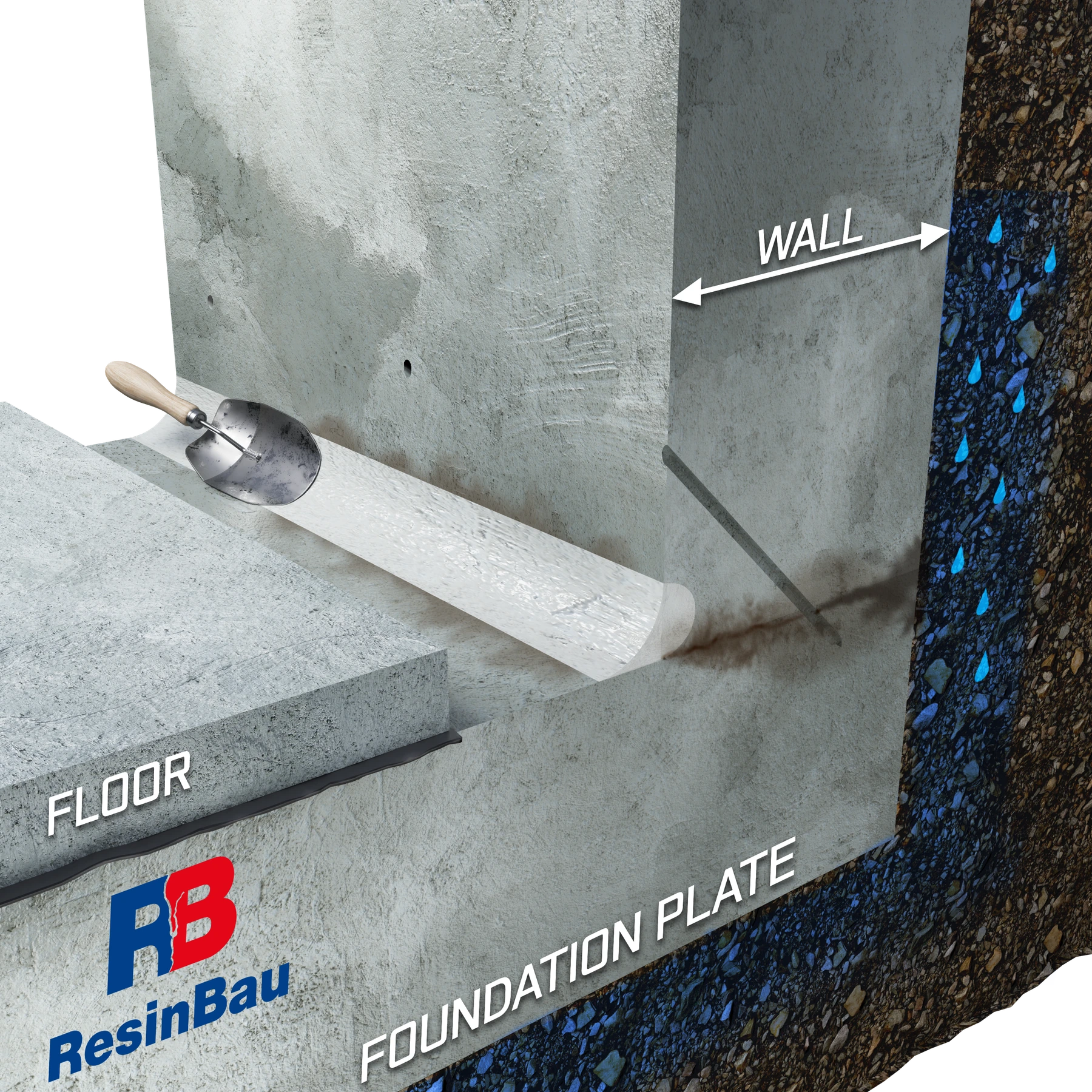

Faseta z zaprawy zamyka czoło styku między ścianą a płytą.

10 · Przygotowanie czoła

Wykonaj fasetę ograniczającą wypływ

Faseta ogranicza ucieczkę iniektu na powierzchnię i pomaga skierować go do wnętrza połączenia. Przygotowanie podłoża i warunki wykonania CrackOn.5 sprawdź w karcie produktu.

Zasadnicze uszczelnienie powstaje w styku. Sama nowa faseta nie potwierdza wypełnienia szczeliny, a jej rolę w późniejszym odtworzeniu trzeba określić przed pracą.

Zachowaj dostęp do punktów podania.
Sprawdź ciągłość zamknięcia.

CrackOn.5 — warunki wykonania →

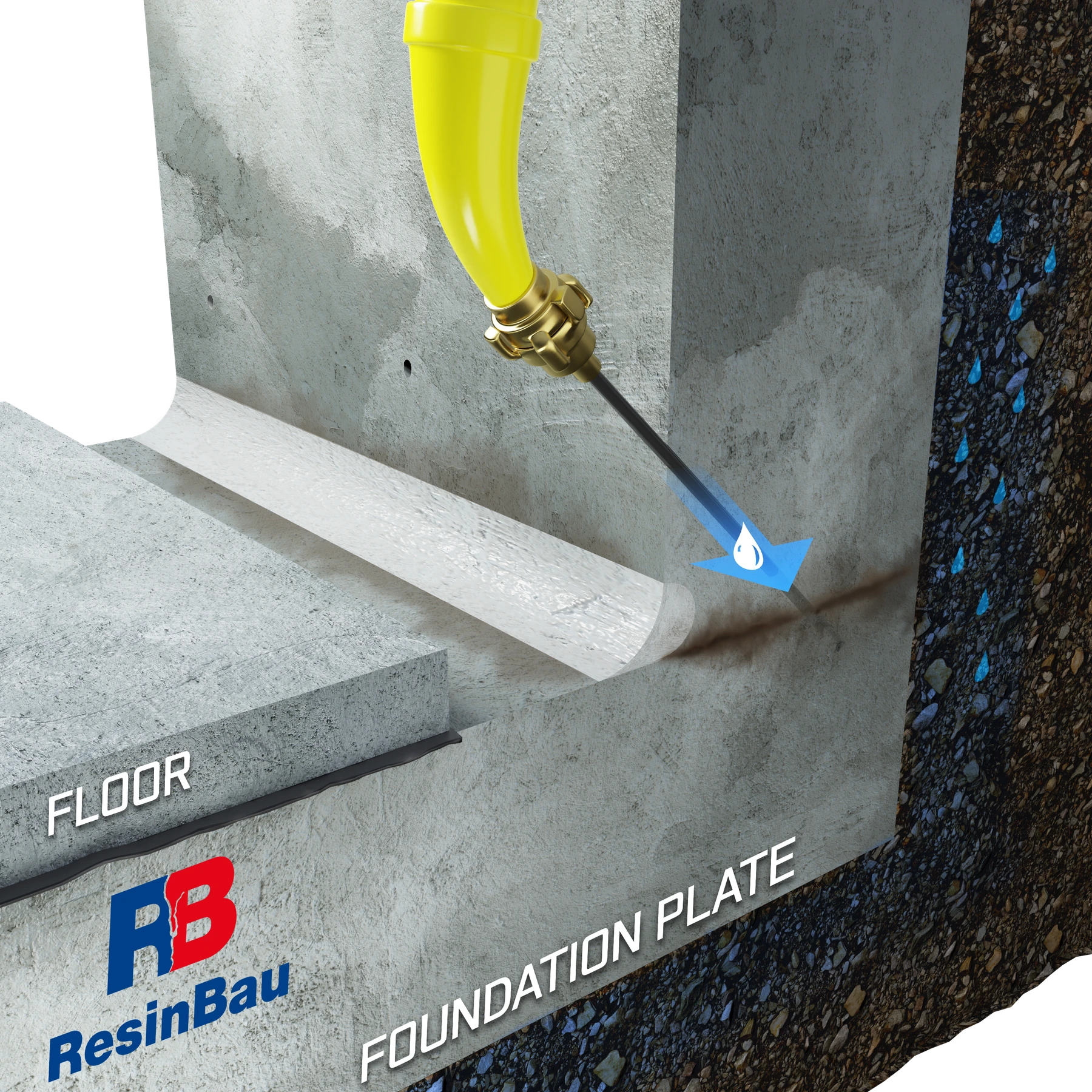

Płukanie usuwa pył z otworu przed montażem pakera.

11 · Przygotowanie otworów

Oczyść otwory i potwierdź ich drożność

Pył i zwierciny utrudniają osadzenie pakera oraz dojście materiału do styku. Pokazany etap obejmuje płukanie otworów; medium i sposób przygotowania muszą odpowiadać wybranemu materiałowi oraz podłożu.

Rozdziel czyszczenie otworu od płukania pompy. Wprowadzenie wody do toru żywicy reagującej z wodą może uruchomić reakcję w urządzeniu.

Sprawdź usunięcie zwiercin.
Dobierz przygotowanie do iniektu.

Czyszczenie układu podania →

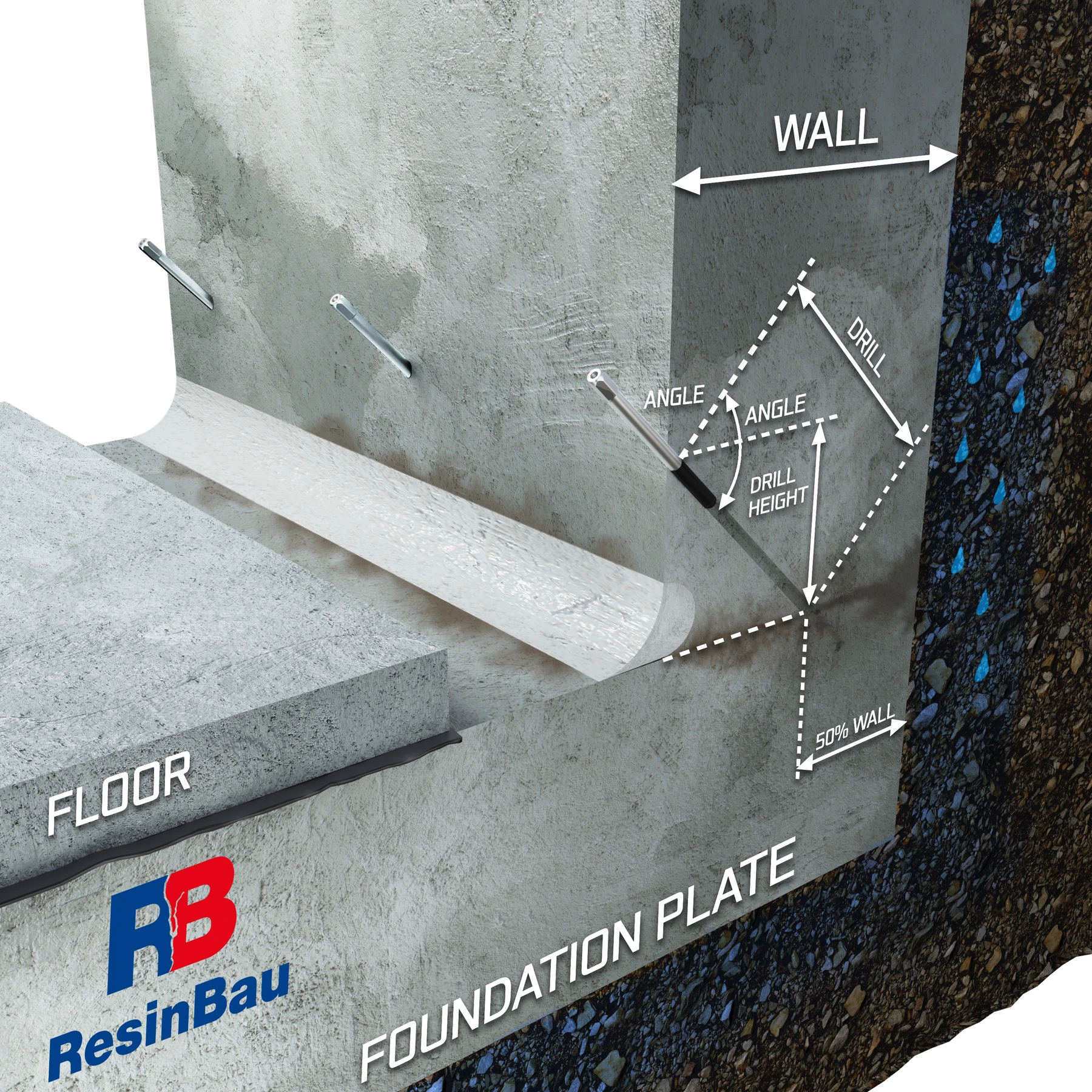

Pakery w wykonanych otworach prowadzą do styku za fasetą.

12 · Podawanie

Osadź pakery w zdrowym podłożu

Dobierz paker do rzeczywistej średnicy otworu, grubości warstw i miejsca uszczelnienia gumy. Paker ma pozostać stabilny, a jego droga podania nie może zostać zamknięta przez nieprawidłowe osadzenie.

Na rysunku pokazano geometryczne dojście do styku. Oznaczenia wymiarów nie określają dopuszczalnego ciśnienia ściany ani siły, z jaką można dokręcać każdy model pakera.

Sprawdź szczelność połączeń.
Utrzymaj możliwość obserwacji sąsiednich punktów.

Pakery stalowe →

Żółty materiał dociera do styku; sąsiedni punkt pozwala obserwować komunikację.

13 · Podawanie

Rozpocznij podawanie i obserwuj przejście

Rozpocznij na odcinku próbnym i obserwuj jednocześnie pobór, ciśnienie oraz wypływy. Materiał powinien pozostawać w rozpoznanej strefie, a nie znikać bez kontroli w pustkach pod posadzką.

Pojawienie się materiału w kolejnym punkcie jest sygnałem rozchodzenia. Zapisz obserwację i dobierz dalsze podawanie do czasu pracy materiału oraz zachowania konstrukcji.

Kontroluj fasetę i powierzchnię.
Nie zwiększaj ciśnienia tylko po to, by wymusić przejście.

Odczyt ciśnienia i przepływu →

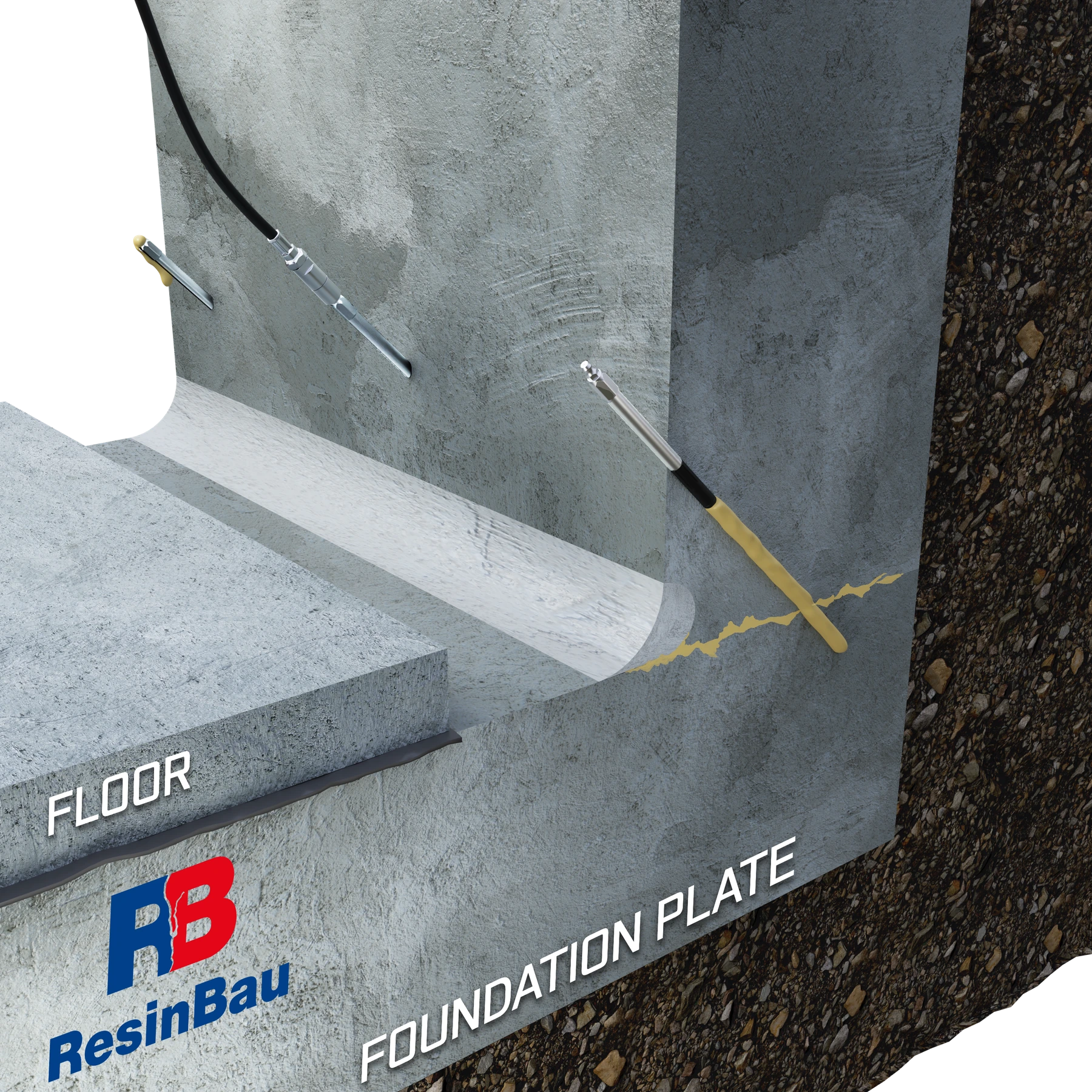

Podawanie przeniesiono do następnego pakera, zachowując obserwację dalszej części styku.

14 · Podawanie

Przechodź do kolejnych punktów

Kontynuuj według ustalonej kolejności i dotychczasowych obserwacji. Zmiana punktu nie zwalnia z kontroli wcześniej podanej strefy, bo materiał może wracać albo otworzyć inną drogę wypływu.

Porównuj ilość materiału i reakcję kolejnych punktów. Wyraźna różnica może wynikać z niejednorodności styku, pustki, zmiany podłoża lub niedrożności i wymaga sprawdzenia.

Zachowaj zapis dla każdego punktu.
Obserwuj również wcześniejsze odcinki.

Materiał pojawia się na powierzchni fasety zamiast pozostawać wyłącznie we wnętrzu styku.

15 · Kontrola podczas pracy

Sprawdź niekontrolowane przesączanie

Ta plansza pokazuje możliwe zachowanie podczas pracy, nie pożądany etap każdej iniekcji. Wypływ na powierzchni wymaga oceny, czy zamknięcie czoła utrzymuje materiał i czy iniekt trafia do właściwej strefy.

Przerwij lub skoryguj podawanie odpowiednio do obserwacji. Nie uznawaj widocznej ilości żywicy na zewnątrz za dowód skutecznego wypełnienia połączenia.

Ustal miejsce i przyczynę wypływu.
Sprawdź zamknięcie oraz drogę migracji.

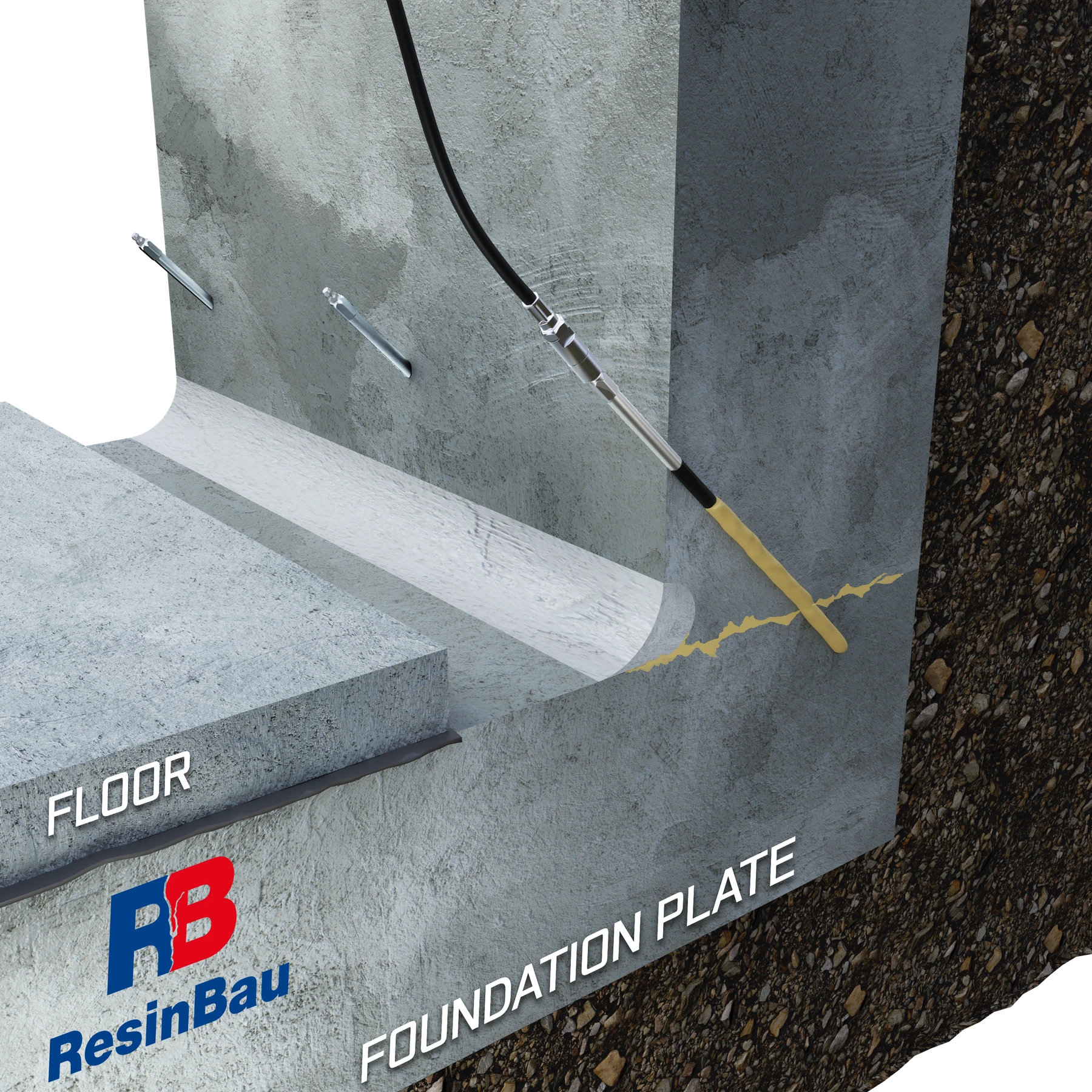

Powrót do wcześniej podanego punktu służy uzupełnieniu strefy wymagającej dalszego wypełnienia.

16 · Uzupełnienie i odbiór

Rozważ doiniektowanie w czasie pracy materiału

Doiniektowanie może uzupełnić obszary, w których próba i obserwacja wykazały potrzebę dalszego podania. Jego możliwość zależy od drożności punktu i rzeczywistego stanu materiału.

Określenie „na świeżo” nie wyznacza wspólnego czasu dla wszystkich żywic. Decyzję oprzyj na instrukcji produktu, temperaturze i zachowaniu materiału; nie próbuj przepychać utwardzonego zatoru większym ciśnieniem.

Potwierdź drożność.
Nie przekraczaj warunków pracy materiału i zestawu.

Przygotowanie i czyszczenie pompy →

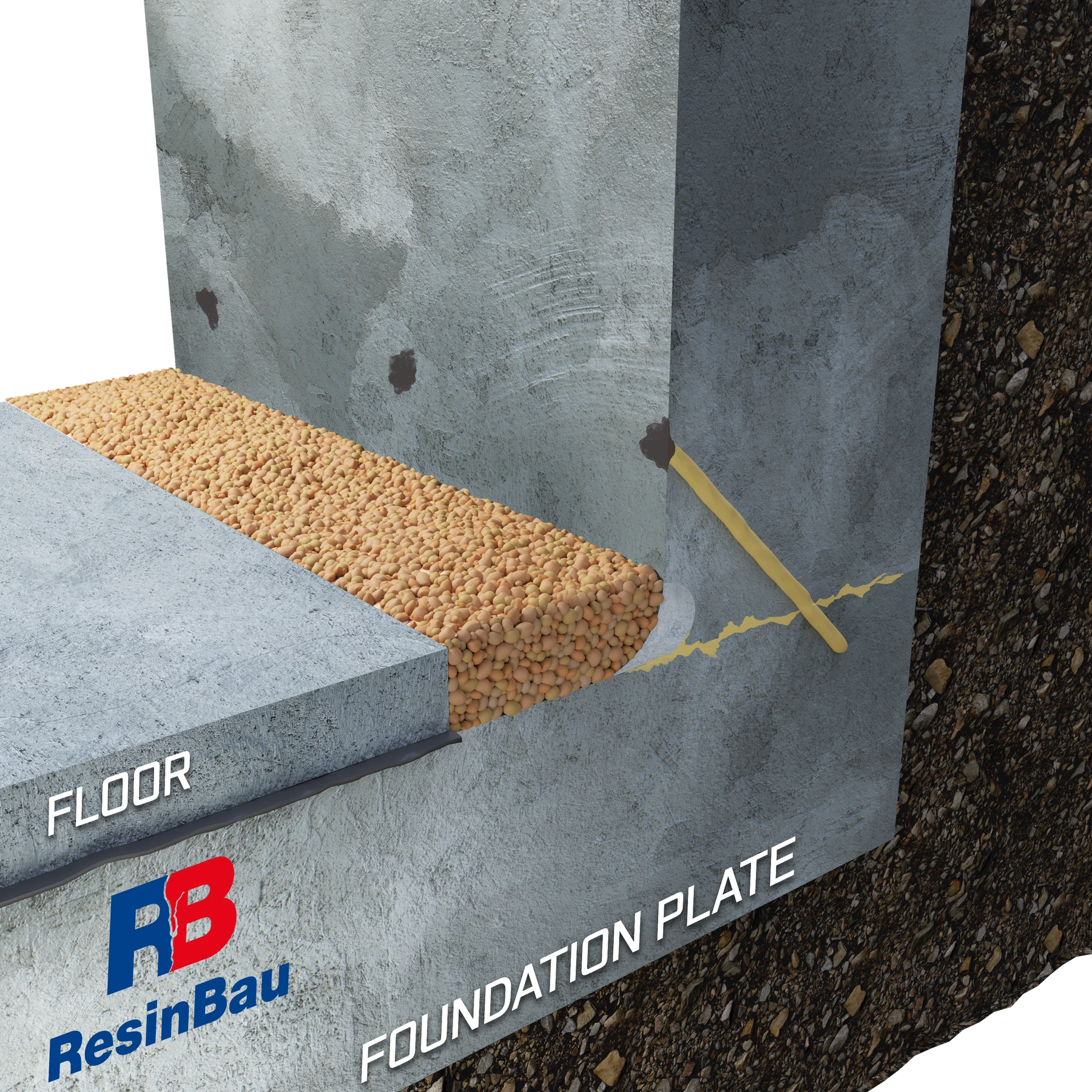

Odsłonięty pas przy ścianie wypełniono frakcją kamienną lub keramzytem.

17 · Alternatywy odtworzenia

Wykończenie A: pas z dostępem do kontroli

Pokazany sposób wykończenia może pozostawić możliwość łatwego odsłonięcia naprawianego miejsca. Jest wariantem użytkowym dla odpowiednio zaprojektowanej strefy, a nie dodatkowym materiałem uszczelniającym.

Zasypka nie zastępuje odbioru wykonanej iniekcji. Dobierz rozwiązanie do użytkowania pomieszczenia, dostępu i wymagań odtworzenia posadzki.

Odbierz szczelność przed zakryciem.
Ustal sposób późniejszej kontroli.

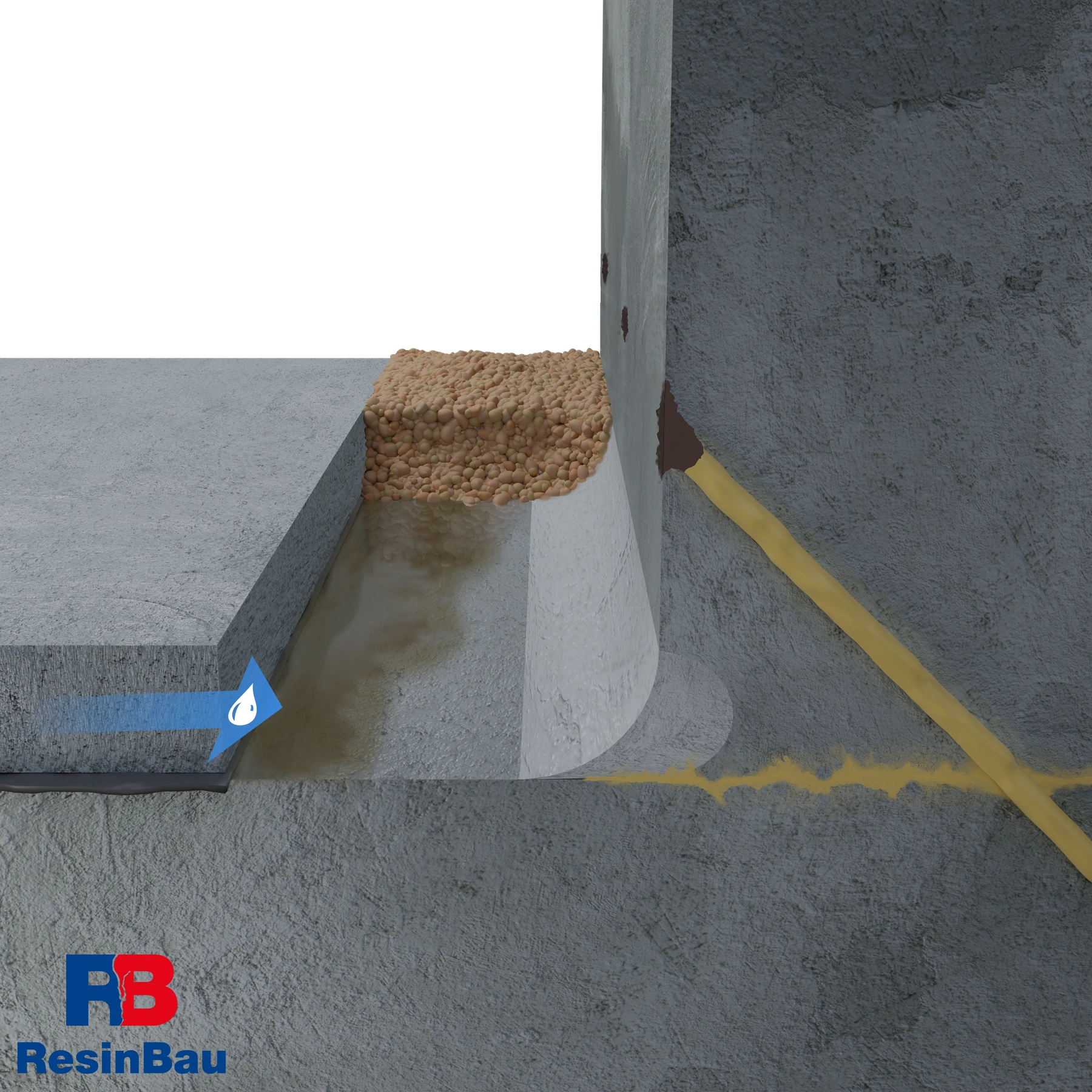

Przekrój pokazuje wodę przemieszczającą się pod dodatkową posadzką obok naprawionego styku.

18 · Uzupełnienie i odbiór

Odróżnij wodę pod posadzką od przecieku styku

Woda widoczna w pasie kontrolnym może dopływać z warstw pod posadzką, mimo uszczelnienia samego połączenia ściany z płytą. Dlatego miejsce pojawienia się wilgoci trzeba porównać z przebiegiem poszczególnych warstw.

Rozróżnienie tych dróg pomaga ocenić naprawę i zaplanować dalsze rozpoznanie. Nie traktuj każdego nowego śladu wilgoci jako automatycznego dowodu braku materiału w styku.

Obserwuj pochodzenie wody.
Oceń styk i warstwy podłogi osobno.

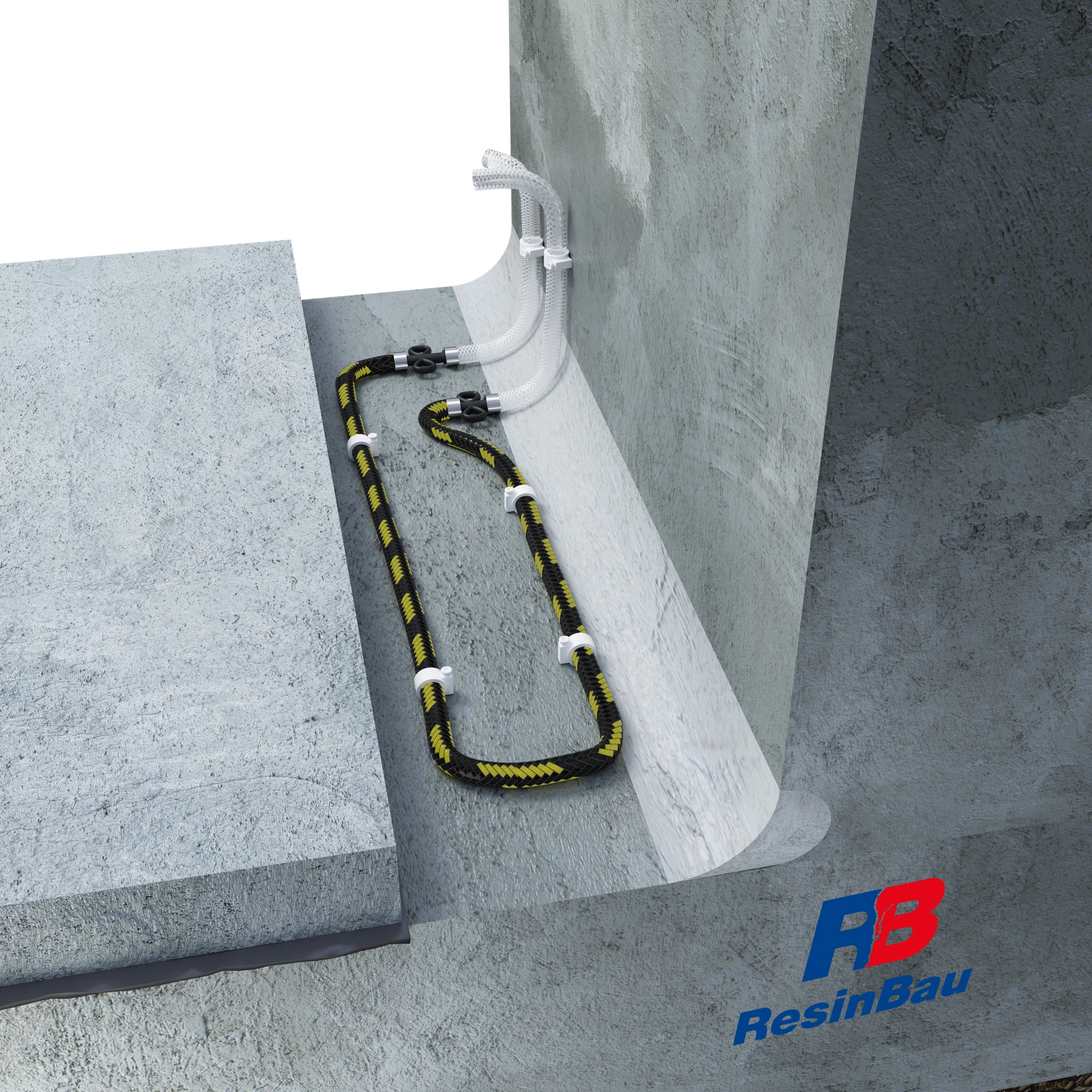

W odsłoniętym pasie przy istniejącej ścianie zamocowano wąż i wyprowadzono dostępne końcówki.

19 · Alternatywy odtworzenia

Wykończenie B: przygotuj wąż przed odtworzeniem

Przy odtwarzaniu posadzki można zaplanować wąż jako dostęp do przyszłej iniekcji. Pokazana scena dotyczy rekonstrukcji po miejscowym podkuciu, a nie pierwszego betonowania nowej ściany.

Przed zakryciem ustal przebieg sekcji, zamocowanie i dostęp do obu końców. Wąż nie zastępuje wykonanej naprawy i nie usuwa potrzeby oceny szczelności przed odtworzeniem.

Zapisz położenie sekcji.
Zabezpiecz i oznacz doprowadzenia.

Węże w odtwarzanym styku →

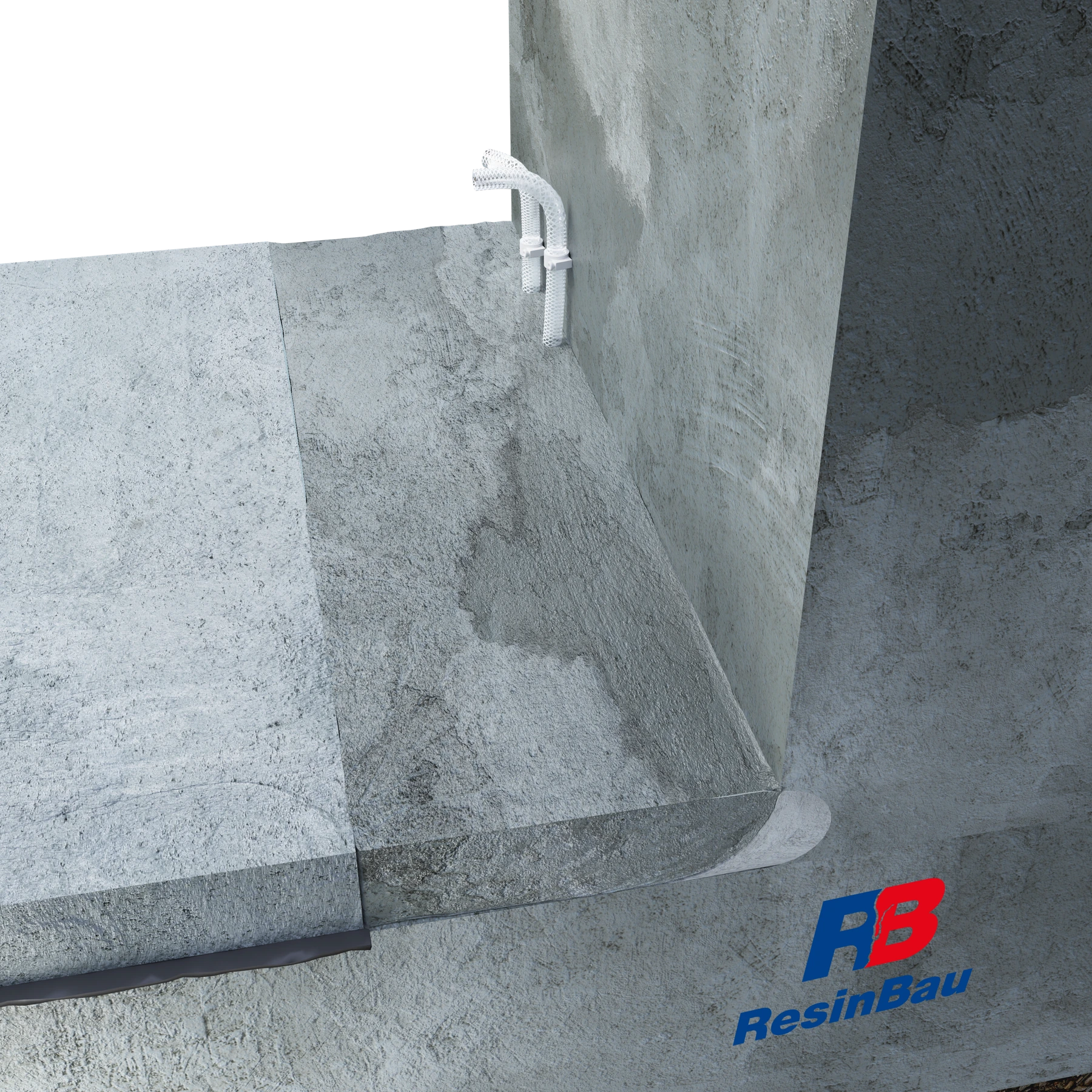

Po odtworzeniu pasa posadzki dostępne końcówki węża pozostają przy ścianie.

20 · Alternatywy odtworzenia

Odtwórz posadzkę z zachowaniem dostępu

Po kontroli ułożenia odtwórz warstwę zgodnie z przyjętym detalem. Zabezpiecz przewody przed zgnieceniem i przemieszczeniem, a punkty podłączenia pozostaw dostępne oraz jednoznacznie oznaczone.

Pierwsza przyszła iniekcja i ponowne użycie już wypełnionego węża to różne sytuacje. Możliwość ponownej iniekcji zależy od systemu, materiału i sposobu zakończenia poprzedniej pracy; sama obecność końcówek jej nie zapewnia.

Sprawdź dostęp po odtworzeniu.
Przekaż mapę sekcji do dokumentacji.

Dobór materiału do węża →

Styk pod ścianą może być zasłonięty

W przerwie roboczej ściana i płyta powstały w różnych etapach. Woda może przemieszczać się wzdłuż tego połączenia i wypływać dopiero przy krawędzi dodatkowej posadzki. Zanim wyznaczysz nawierty, ustal przekrój: grubość ściany, poziom styku, grubość posadzki i położenie płyty fundamentowej. Sprawdź też istniejące taśmy, węże oraz wcześniejsze naprawy.

Odróżnij przerwę roboczą od dylatacji przeznaczonej do ruchu. Podobna linia wycieku nie oznacza tej samej funkcji złącza. W styku starego muru z nową płytą rozpoznaj dodatkowo spoiny, nierówne podłoże i możliwe pustki. Zobacz opis rozpoznania takiego styku w studium Piotra Kobusa.

Dwa sposoby dojścia, jedna strefa docelowa

Przy umiarkowanej grubości posadzki wejście w ścianę może pozwolić przeciąć styk bez wiercenia przez warstwę wykończeniową. Przy grubej posadzce rozważ wejście przez nią, prowadzące dalej do właściwej strefy. Nie wystarczy, że wiertło przejdzie pod widoczną krawędzią: musi dotrzeć do rozpoznanej płaszczyzny połączenia.

W wariancie wejścia przez posadzkę guma rozporowa pakera powinna znaleźć się w zdrowym materiale ściany za warstwą posadzki, zgodnie z geometrią dojścia. Dobierz do tego długość korpusu i strefy gumy. Długość całego nawiertu nie jest długością pakera. Kalkulator wiercenia styków porządkuje geometrię, a pierwsze otwory weryfikują ją na obiekcie.

Kiedy odsłonić czoło styku?

Jeżeli próba wykazuje komunikację między punktami i można kontrolować podanie, nie trzeba usuwać posadzki tylko po to, aby zobaczyć linię styku. Miejscowy pas odsłoń wtedy, gdy zasłonięte, nieszczelne czoło wymaga oczyszczenia i zamknięcia, a pozostawiona posadzka uniemożliwia te czynności.

Po rozpoznaniu warstw wyznacz zakres nacięcia i usunięcia dodatkowej posadzki. Wykonaj nawierty, przygotuj i oczyść miejsce pod fasetę, a następnie wykonaj przewidziane zamknięcie z CrackOn.5. Otwory oczyść zgodnie z technologią materiału; przy żywicach reagujących z wodą płukanie może jednocześnie pokazać komunikację. Osadź korpusy pakerów przed pojawieniem się żywicy w otworach.

Próba ma wyjaśnić drogę przepływu

Materiał pojawia się w kolejnym punkcie

To potwierdzenie komunikacji. Sprawdź, czy droga odpowiada strefie styku, i prowadź dalsze wypełnianie według ustalonych kryteriów. Sam pierwszy ślad żywicy nie potwierdza pełnego przekroju.

Wypływ przy fasetce, bez przejścia dalej

Sprawdź szczelność zamknięcia, trafienie i rozstaw otworów. Żywica może wybierać łatwiejszą drogę ku powierzchni; zwiększanie ciśnienia nie rozwiązuje automatycznie tej przyczyny.

Wzrost ciśnienia bez poboru

Sprawdź drożność zestawu, otwór oraz położenie gumy. Możliwe jest nietrafienie w styk albo jego lokalna nieciągłość. Zatrzymaj podawanie i rozpoznaj przyczynę.

Duży pobór poza planowaną sekcją

Szukaj pustki lub połączenia z inną strefą. Skrócenie sekcji, dodatkowy punkt kontrolny lub zmiana czasu reakcji mogą być potrzebne przed kontynuacją.

Podawaj odcinkami i zostaw czas na kontrolę

Rozstaw początkowy traktuj jako hipotezę do próby. W istniejącym wariancie wyjściem jest połowa grubości ściany, ale rzeczywista komunikacja i podłoże decydują o dalszym układzie. Nie powielaj siatki, jeżeli pierwsze punkty nie trafiają w strefę lub materiał omija zamierzony odcinek.

Zwiększaj nastawę stopniowo, obserwując pobór, przejścia i czoło styku. Po przejściu materiału zamykaj przewidziane punkty zgodnie z obsługą zestawu. Ewentualne doiniektowanie wykonuj w oknie roboczym materiału i z kontrolą; wiążącej żywicy nie należy forsować samym ciśnieniem. Rozwiń zasady ciśnienia i obserwacji.

Szczelność i dostęp po naprawie

Odbierz cały odcinek wraz z końcami oraz sąsiednimi miejscami migracji wody. Zapisz przebieg podawania i warunki wodne podczas kontroli. Wilgoć między posadzką a płytą może pochodzić z innej drogi niż naprawiany styk.

Sposób odtworzenia posadzki dopasuj do użytkowania. Odsłanialne wypełnienie pasa może ułatwiać późniejszą kontrolę; przy odtwarzaniu posadzki można zaplanować wąż do przyszłej interwencji. Jego instalacja wymaga prawidłowego ułożenia i dostępnych końcówek; sama nie dowodzi szczelności wykonanej naprawy.
