Iniekcja strukturalna: nasycanie ściany

Gdy woda wykorzystuje sieć porów, spoin i lokalnych pustek, jedna linia otworów przy wycieku może nie wystarczyć. Zaplanuj przestrzenną strefę uszczelnienia wewnątrz ściany.

Rozpoznanie Przebieg i warianty Dobór i następny krok

PRZEŚLEDŹ TECHNOLOGIĘ

Nasycanie ściany: przekrój, siatka i kontrola

Dwa widoki tej samej technologii pokazują, jak połączyć strefę docelową w głębi ściany z rozmieszczeniem punktów na jej licu. Żółty obszar oznacza zamierzoną strefę nasycenia; sam rysunek ani obecność materiału w jednym sąsiednim otworze nie potwierdzają uszczelnienia całego przekroju.

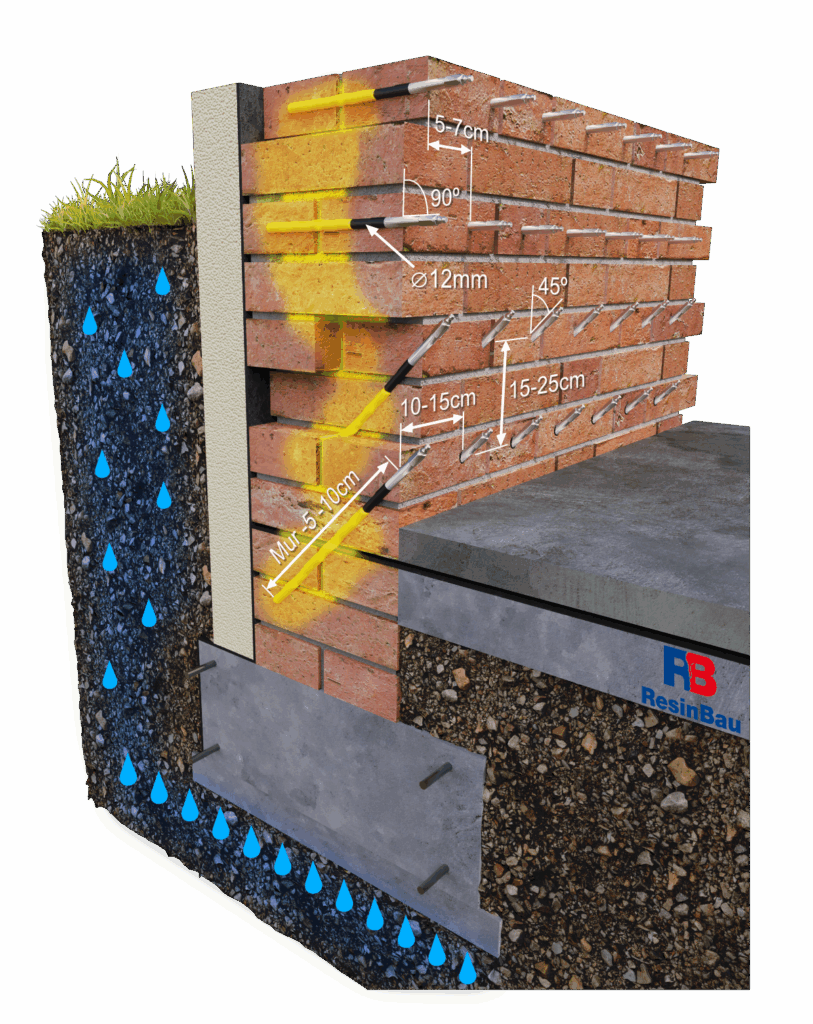

Pełny przekrój ściany przy gruncie z nawiertami pod różnymi kątami i żółtymi strefami nasycenia wewnątrz muru. — Iniekcja strukturalna ma objąć rozpoznaną strefę wewnątrz ściany. Nawierty 90° i 45° ilustrują warianty dojścia, a nie obowiązkową parę czynności.

01 · PRZEBIEG I DETALE

Najpierw określ strefę wewnątrz ściany

Prześledź drogę wody od strony gruntu do porów, spoin i ewentualnych pustek. Na schemacie niebieskie krople pokazują wodę po zewnętrznej stronie ściany, a żółte strefy — rozprowadzenie iniektu w murze. Ustal grubość i warstwy przegrody oraz granice naprawy, zanim wybierzesz głębokość otworów. Iniekcja kurtynowa ma inny cel: wprowadzenie materiału za przegrodę.

Pokazane dojścia prostopadłe i ukośne należy dopasować do rozpoznanego przekroju. Próba ma potwierdzić, czy materiał dociera do zaplanowanej strefy i pozostaje w niej. Większe pustki wymagają osobnej oceny oraz ewentualnego przygotowania przed nasycaniem. Uszczelnienie struktury ściany nie jest samo w sobie potwierdzeniem przywrócenia jej nośności. HydroGum i EasyInject można rozważyć po indywidualnym doborze oraz próbie, która potwierdzi rozprowadzenie materiału, dostęp wody potrzebnej do reakcji i możliwość ograniczenia rozprężania. Nie traktuj ich jako automatycznie zamiennych z inną technologią nasycania.

Rozpoznaj warstwy, pustki i dopływ wody.
Wyznacz strefę końca nawiertu.
Potwierdź rozchodzenie materiału na próbie.

Próba technologiczna przed iniekcją →Porównaj nasycanie ściany z kurtyną →HydroGum — dobór warunkowy →EasyInject — dobór warunkowy →

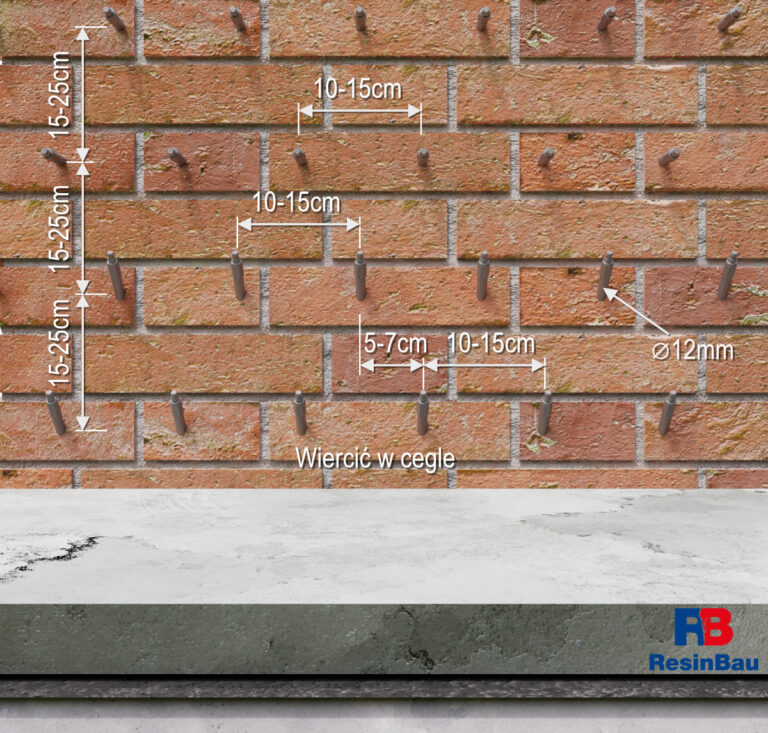

Widok czołowy muru z przesuniętymi rzędami otworów, wymiarami siatki i wskazaniem wiercenia w cegle. — Widok z przodu uzupełnia przekrój: pokazuje wejścia otworów, nie pełny zasięg materiału. W przedstawionym murze nawierty prowadzone są w pełnym materiale cegły.

02 · PRZEBIEG I DETALE

Wytycz siatkę i prowadź podanie od dołu

Wyznacz siatkę, gdy układ cegieł i spoin jest jeszcze czytelny. Przedstawiony wariant ma rozstaw 10–15 cm, odstęp rzędów 15–25 cm, przesunięcie 5–7 cm i średnicę 12 mm. Te oznaczenia wyjaśniają konkretny schemat; rzeczywistą geometrię, osadzenie pakerów oraz przygotowanie otworów dobierz do muru i materiału potwierdzonych próbą.

Po przygotowaniu otworów i ograniczeniu niekontrolowanych ucieczek rozpocznij od najniższego rzędu. Prowadź podanie kolejno wzdłuż niego, obserwując pobór, sąsiednie punkty i wypływy na licu, a następnie przechodź wyżej. Zapisuj odstępstwa: szybkie połączenie przez jedną spoinę może pozostawić inne strefy nienasycone, a duży pobór może oznaczać pustkę. Po pracy sprawdź także granice naprawy i połączenia z pozostałymi izolacjami.

Zachowaj czytelny układ rzędów i wykonanych punktów.
Obserwuj pobór i komunikację podczas podania.
Sprawdź granice strefy, nie tylko mokre lico.

Ciśnienie i obserwacja →Czyszczenie układu po wybranym materiale →

Rozpoznaj przekrój, nie tylko mokrą powierzchnię

Sprawdź, czy ściana jest jednorodna, warstwowa, murowana lub betonowa z rakowatością. Ustal grubość, stan spoin, obecność pustek i drogę dopływu wody. Woda może korzystać z połączeń między warstwami, których nie widać na licu.

W tym zastosowaniu określenie „iniekcja strukturalna” opisuje nasycanie i uszczelnienie struktury ściany. Nie jest automatycznie deklaracją naprawy nośności. Jeżeli trzeba odtworzyć współpracę elementu, projekt określa osobno materiał, wymagane właściwości i sposób odbioru.

Wewnątrz ściany czy za nią?

W nasycaniu materiał ma pozostać w rozpoznanej strefie przekroju i utworzyć ciągłe uszczelnienie ograniczające przepływ wody. W iniekcji kurtynowej strefa docelowa leży poza przegrodą. Różnica wpływa na głębokość otworów, sposób kontroli i bilans. Przewiercenie ściany na wylot może zmienić drogę podawanego materiału.

Rozdziel większą pustkę od drobnej sieci porów. Kawerna może przejąć dużą ilość niskolepkiego materiału, zanim dotrze on do sąsiedniej strefy. Może wymagać odrębnego przygotowania lub wypełnienia, a dopiero później nasycania otaczającego podłoża.

Siatka musi objąć właściwą strefę

Przygotuj powierzchnię i zamknij niekontrolowane drogi ucieczki, pozostawiając zaplanowane punkty obserwacji. Dobierz nawierty do muru, warstw i strefy docelowej. Wariant kąta lub rozstawu z rysunku jest punktem odniesienia do próby, a nie regułą dla każdego materiału murowego.

Podczas wiercenia zapisuj pustki, zmiany oporu i stan zwiercin. Oczyść otwory w sposób odpowiedni dla wybranego materiału, a pakery osadź w podłożu, które zapewnia stabilne uszczelnienie. Słaby mur wymaga dostosowania osadzenia i sposobu podania; mocniejsze dokręcenie nie zastępuje zdrowej strefy kotwienia.

Nasycanie oceniaj w przestrzeni

Na odcinku próbnym obserwuj pobór, przejścia i miejsca wypływu. Żywica może połączyć dwa punkty jedną spoiną, pozostawiając sąsiednią warstwę nienasyconą. Dlatego plan kontroli powinien uwzględniać głębokość i granice strefy, a nie tylko siatkę widoczną na elewacji.

Duży pobór bez oczekiwanego postępu wymaga sprawdzenia pustek lub ucieczek poza ścianę. Wzrost ciśnienia bez poboru może oznaczać niedrożność albo brak połączenia. Na podstawie próby skoryguj sekcje, czas reakcji i rozmieszczenie punktów.

Uszczelnienie oceniaj razem z sąsiednimi drogami wody

Dokumentuj strefy o różnym poborze i wprowadzone korekty. Sprawdź połączenia z przeponą, izolacją podłogi, narożami i przepustami. Zanik wycieku na jednym licu może oznaczać przemieszczenie drogi wody.

Dla naprawy uszczelniającej zaplanuj kontrolę w reprezentatywnych warunkach zawilgocenia i naporu. Dla naprawy konstrukcyjnej wykonaj odbiór przewidziany projektem; sama ilość podanego materiału nie potwierdza wymaganej współpracy ściany.
