WIEDZA · MUR I NAPRAWA KONSTRUKCJI

Kotwy spiralne: współpraca pręta, zaprawy i muru

Kotwa ma przekazać siły przez zaprawę do zdrowego muru po obu stronach pęknięcia. Układ bruzd i osadzenie wynikają z projektu naprawy.

RozpoznaniePrzebieg i wariantyDobór i następny krok

PRZEŚLEDŹ TECHNOLOGIĘ

Kotwy spiralne: od układu naprawy do pełnego otulenia pręta

Kotwa przekazuje siły przez zaprawę do zdrowego muru po obu stronach pęknięcia. Sekwencja pokazuje tę współpracę, przygotowanie bruzd i osadzenie w AnkerBau. Na końcu znajdziesz dwa odrębne warianty narożnika. Ich geometrię wybiera projekt naprawy; nie są kolejnymi obowiązkowymi etapami tej samej pracy.

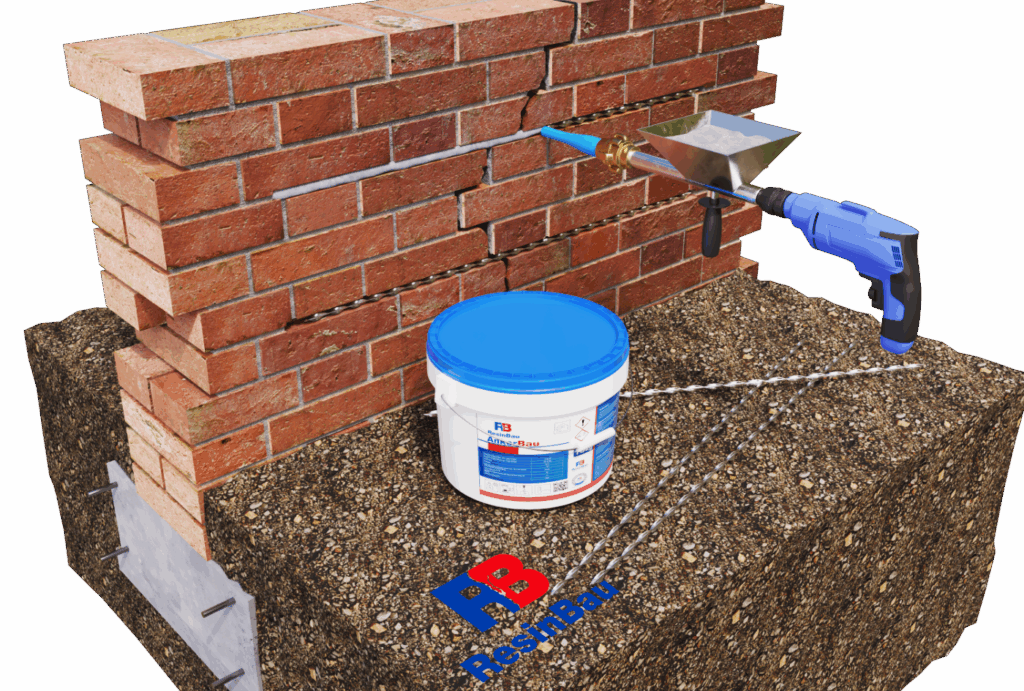

Ogólny schemat naprawy: zaprawa otacza pręt i łączy go z przygotowanym murem. Sprzęt służy do wykonania zaprojektowanego połączenia.

01 · Rozpoznanie

Cały układ: mur, kotwa i zaprawa muszą współpracować

Prześledź drogę siły: z jednej części muru przez zaprawę na kotwę, a następnie na mur po drugiej stronie pęknięcia. Sam pręt w bruździe nie wystarcza. Potrzebne są odpowiednie zakotwienie, ciągłe otulenie i podłoże zdolne współpracować z zaprawą.

Przed doborem układu rozpoznaj przyczynę pękania, stan elementów murowych i spoin oraz aktywność uszkodzenia. Zszycie rysy nie usuwa samo przyczyny osiadania lub przeciążenia. Projekt określa zadanie połączenia, geometrię i kontrolę, a AnkerBau jest zaprawą do osadzania kotew spiralnych w takim systemie naprawy murów.

  • Ustal, czy przyczyna pękania pozostaje aktywna.
  • Sprawdź stan muru w planowanych strefach zakotwienia.
  • Powiąż układ kotew z zadaniem określonym w projekcie.
AnkerBau — zaprawa do osadzania kotew →Gdy pękanie wynika ze zmiany podparcia →

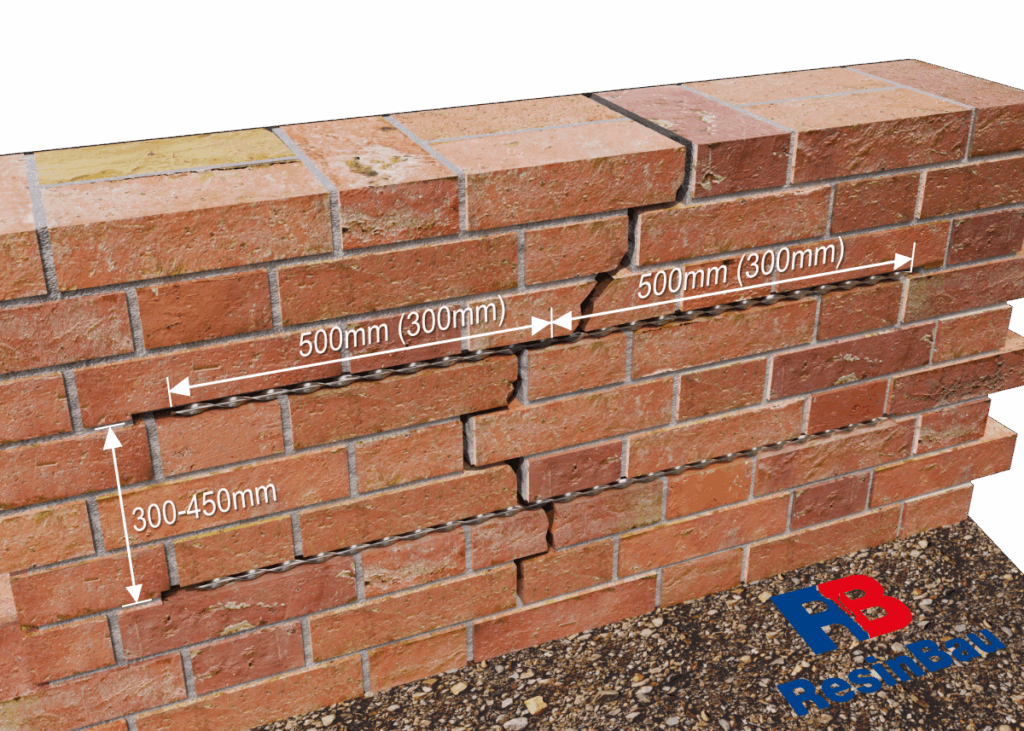

Oznaczenia po lewej i prawej dotyczą odcinków po obu stronach rysy. Wymiar pionowy opisuje odstęp między poziomami kotew.

02 · Rozpoznanie

Czytaj długości po obu stronach pęknięcia

Odróżnij długość po jednej stronie pęknięcia od długości całej kotwy. Oznaczenie 500 mm (300 mm) dotyczy odcinków po każdej stronie odpowiednio dla muru ceglanego i betonowego. Pionowe 300–450 mm przedstawia odstęp poziomów w pokazanym wariancie. Te wymiary objaśniają jego geometrię; dla naprawianej ściany wymagają doboru w projekcie.

Przenieś na ścianę układ wynikający z projektu, uwzględniając otwory, krawędzie, naroża i stan spoin. Długość zakotwienia, głębokość bruzdy oraz otulenie muszą tworzyć jeden zgodny detal. Kalkulator zaprawy pomoże dopiero po określeniu tej geometrii; nie dobiera liczby kotew ani nośności naprawy.

  • Nie odczytuj wymiaru po jednej stronie jako całkowitej długości pręta.
  • Uwzględnij przerwanie strefy zakotwienia przez otwór lub krawędź.
  • Do kalkulacji wprowadź geometrię przyjętą w projekcie naprawy.
Zużycie zaprawy dla zaprojektowanych bruzd →

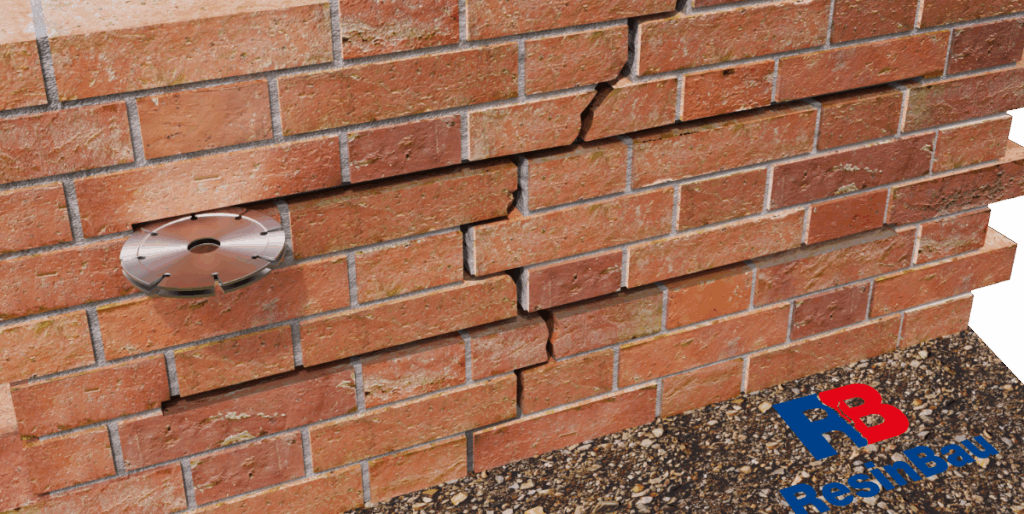

Bruzdy prowadzą przez pęknięcie i dalej w strefę zakotwienia. Ich wymiary muszą pozwolić na późniejsze otulenie pręta.

03 · Wykonanie

Wykonaj bruzdy w zaplanowanej strefie muru

Wyznacz i wykonaj bruzdy zgodnie z przyjętym układem. Sprawdź ich rzeczywistą długość, głębokość i przebieg po obu stronach pęknięcia. Miejsce na pręt musi uwzględniać pierwszą i drugą warstwę zaprawy, a nie tylko średnicę samej kotwy.

Podczas otwierania spoin oceń stan odsłoniętego muru. Wykruszona spoina lub lokalna pustka może zmienić warunki osadzenia względem rozpoznania z powierzchni. Takie miejsce trzeba uwzględnić w przygotowaniu detalu, zanim zostanie przykryte zaprawą.

  • Porównaj wykonane bruzdy z projektem i zaznacz odstępstwa.
  • Sprawdź ciągłość podłoża na długości zakotwienia.
  • Pozostaw miejsce na otulenie, a nie wyłącznie na pręt.
AnkerBau — przygotowanie podłoża →Bilans zaprawy po pomiarze bruzd →

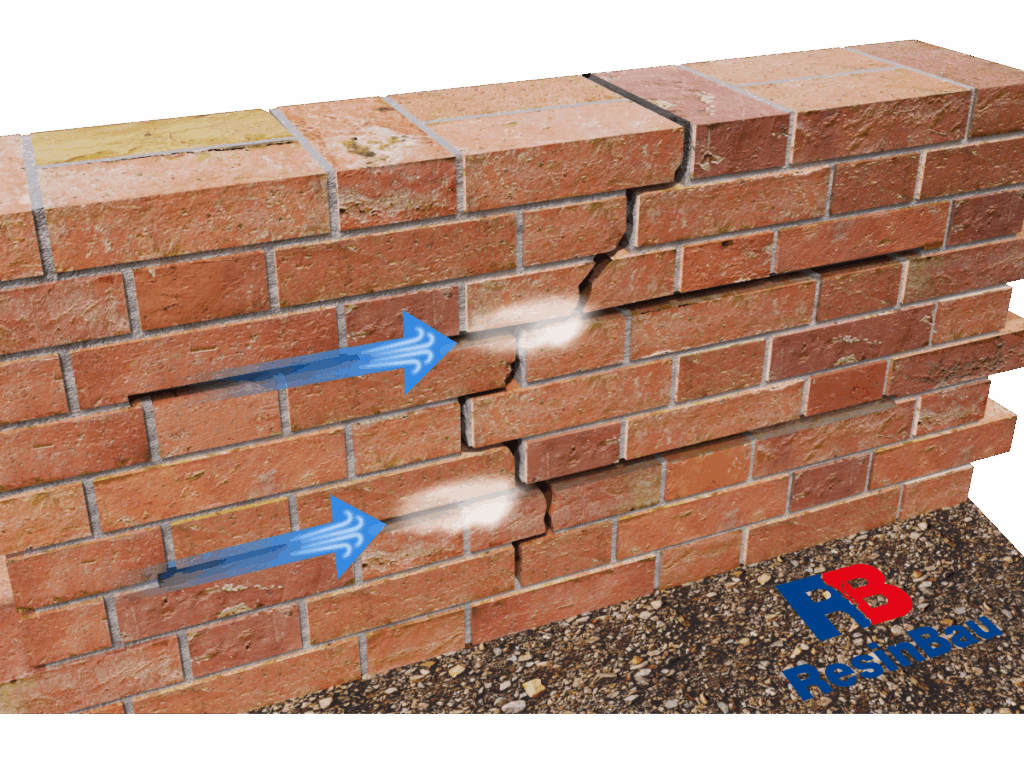

Pierwszy etap oczyszczania: przedmuchanie bruzd usuwa pozostałości po ich wykonaniu. Na tej ilustracji strzałki nie oznaczają zwilżania.

04 · Wykonanie

Usuń pył i luźne pozostałości z bruzdy

Oczyść bruzdę na całej długości, także przy jej końcach oraz w pobliżu pęknięcia. Instrukcja AnkerBau przewiduje przedmuchanie sprężonym powietrzem. Pył i luźne pozostałości nie mogą tworzyć warstwy oddzielającej zaprawę od zdrowego podłoża.

Po oczyszczeniu ponownie obejrzyj krawędzie i wnętrze. Teraz łatwiej zauważyć niewypełnione spoiny lub fragmenty, które odspoiły się podczas wykonywania bruzdy. Kolejnym etapem jest przygotowanie wilgotności podłoża, pokazane na następnej planszy.

  • Sprawdź czystość także na końcach bruzdy.
  • Usuń odspojone fragmenty ujawnione po przedmuchaniu.
  • Rozdziel oczyszczanie z pyłu od późniejszego zwilżania.
AnkerBau — przygotowanie przed aplikacją →

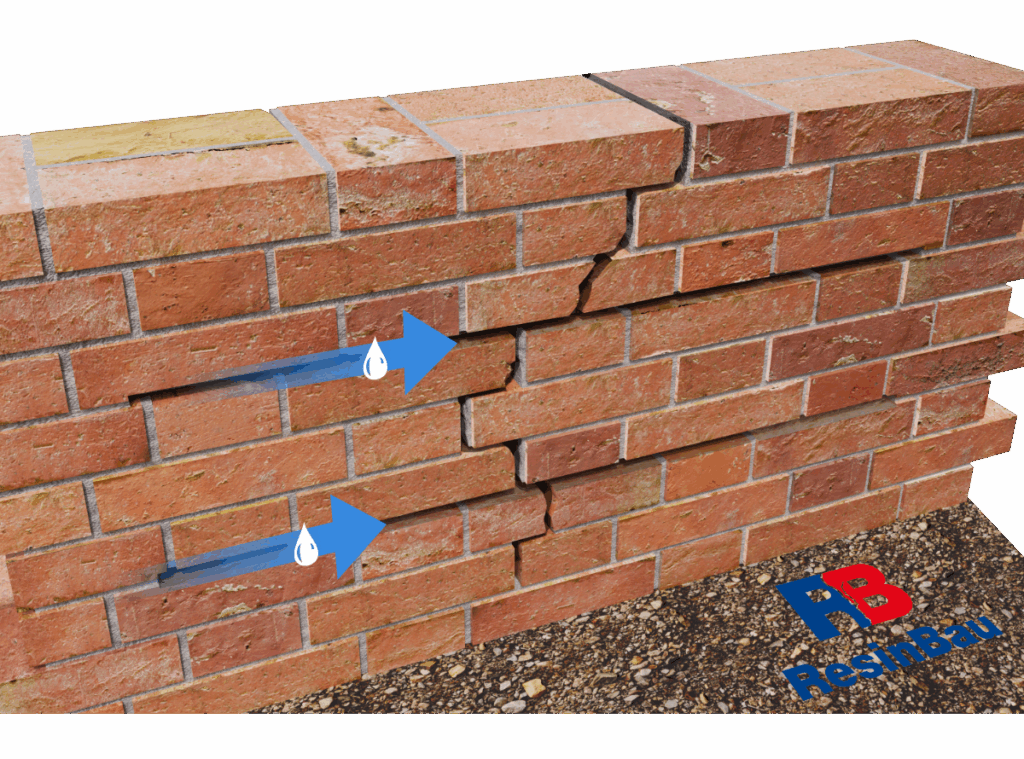

Woda przygotowuje chłonne podłoże do kontaktu z zaprawą. Nadmiar należy usunąć przed osadzeniem kotwy.

05 · Wykonanie

Zwilż podłoże, usuń nadmiar wody i przygotuj zaprawę

Instrukcja AnkerBau wymaga zwilżenia miejsca kotwienia i usunięcia nadmiaru wody. Przy bardzo nasiąkliwym murze zwilżanie powtarza się. Kontroluj całą długość bruzdy: powierzchnia nie powinna jednocześnie zawierać suchych, silnie chłonących fragmentów i miejsc z nagromadzoną wodą.

Zaprawę przygotuj zgodnie z instrukcją produktu, zachowując kolejność dodawania składników, mieszanie, dojrzewanie i ponowne mieszanie. Dobierz porcję do możliwości aplikacji w temperaturze robót. Dodatkowa woda nie jest sposobem na dowolne przedłużanie pracy ani poprawienie pompowalności już przygotowanej porcji.

  • Usuń nadmiar wody z przygotowanego miejsca.
  • Przy silnej chłonności sprawdź potrzebę ponownego zwilżenia.
  • Zachowaj recepturę i kolejność przygotowania AnkerBau.
AnkerBau — mieszanie i warunki aplikacji →

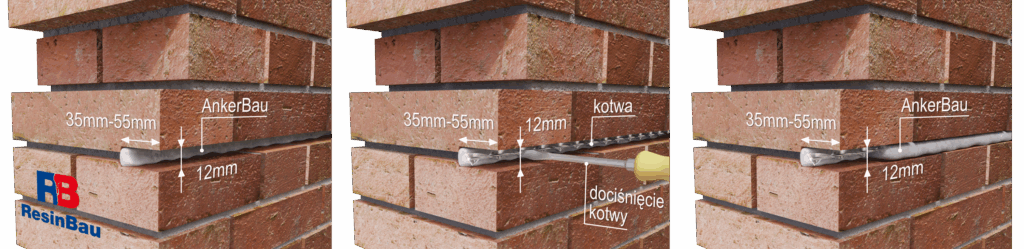

Pierwsza warstwa tworzy podparcie dla pręta i kontakt z wnętrzem bruzdy. Wymiary odnoszą się do pokazanego detalu.

06 · Wykonanie

Nanieś ciągłą pierwszą warstwę AnkerBau

Nanieś pierwszą warstwę AnkerBau na przygotowane podłoże, zachowując ciągłość na całej długości zakotwienia. Zaprawa ma dotrzeć do wnętrza bruzdy i jej końców. Pozostaw miejsce na osadzenie pręta oraz drugą warstwę, która domknie otulenie.

Przed włożeniem kotwy sprawdź przyleganie pierwszej warstwy do podłoża, szczególnie przy nierównościach i końcach bruzdy. Oznaczenia 35–55 mm i 12 mm objaśniają geometrię tego przekroju; rzeczywiste wymiary bruzdy i warstw muszą odpowiadać projektowi naprawy.

  • Zachowaj ciągłość pierwszej warstwy także przy końcach.
  • Sprawdź kontakt zaprawy z przygotowanym podłożem.
  • Pozostaw miejsce na pręt i drugą warstwę.
AnkerBau — nakładanie pierwszej warstwy →Zużycie zaprawy według geometrii bruzd →
Dociśnięcie osadza pręt w zaprawie. Kotwa ma zachować zaprojektowany przebieg i miejsce na późniejsze otulenie od czoła.

07 · Wykonanie

Dociśnij kotwę do pierwszej warstwy

Umieść kotwę w pierwszej warstwie i dociśnij ją w zaprojektowane położenie. Sprawdź oba końce zakotwienia oraz przejście przez pęknięcie. Samo włożenie pręta do pustej bruzdy nie zapewnia kontaktu z zaprawą ani przekazania sił do muru.

Jeśli system przewiduje elementy stabilizujące, użyj ich do utrzymania położenia podczas dalszego wypełniania. Przed nałożeniem drugiej warstwy skontroluj przebieg kotwy i przestrzeń pozostałą na otulenie. Nie przesuwaj pręta ku powierzchni tylko po to, by łatwiej przykryć nierówną bruzdę.

  • Potwierdź położenie i oba końce zakotwienia.
  • Sprawdź osadzenie pręta w zaprawie na całej dostępnej długości.
  • Zachowaj miejsce na drugą warstwę otulenia.
AnkerBau — osadzenie i stabilizacja kotwy →
Druga warstwa domyka otulenie pręta. Ciągłość zaprawy i położenie kotwy trzeba potwierdzić przed zakryciem naprawy.

08 · Wykonanie

Domknij otulenie i sprawdź połączenie przed wykończeniem

Nanieś drugą warstwę AnkerBau, domykając otulenie pręta bez pustych miejsc. Sprawdź wypełnienie przy końcach oraz w miejscu przecięcia pęknięcia. Zaprawa ma zapewnić ciągły kontakt z kotwą i przygotowanym murem; warstwa wyrównująca na powierzchni nie zastępuje wypełnienia wnętrza bruzdy.

Przed zakryciem udokumentuj położenie prętów, końce zakotwienia i ciągłość wypełnienia. Otwarta szczelina samego pęknięcia wymaga odrębnego uzupełnienia zgodnego z naprawą; nie jest to to samo co otulenie kotwy. Zachowaj warunki wiązania AnkerBau i rozpocznij wykończenie dopiero w czasie dopuszczonym przez instrukcję oraz projekt.

  • Sprawdź zaprawę pod prętem, wokół niego i przy końcach.
  • Potwierdź położenie kotwy przed wykonaniem wykończenia.
  • Oddziel odbiór osadzenia od późniejszej obserwacji rysy.
AnkerBau — osadzenie i dojrzewanie →Zużycie zaprawy do osadzania kotew →

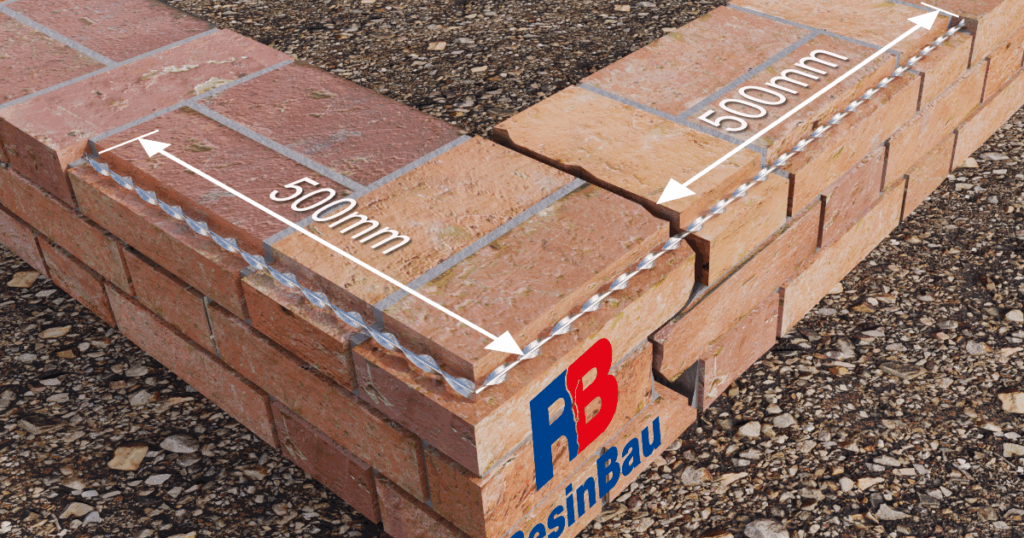

Odrębny detal narożnika: droga zakotwienia biegnie po obu ramionach. Nie jest to dodatkowy obowiązkowy etap naprawy ściany prostej.

09 · Alternatywne detale narożnika

Wariant narożnika A: kotwa prowadzona w bruździe

W tym wariancie kotwa przechodzi przez załamanie ściany w przygotowanej bruździe. Sprawdź ciągłość zakotwienia na obu ramionach i miejsce na otulenie w samym narożu. Długość widoczna na jednym licu nie opisuje całej drogi pręta.

Oznaczenia 500 mm opisują ten wariant. Projekt musi uwzględnić układ muru, położenie pęknięcia, stan narożnika i możliwość przygotowania obu ramion. Czynności oczyszczania, zwilżenia i pełnego otulenia pozostają częścią tego detalu; kolejna plansza pokazuje inne dojście, a nie jego obowiązkową kontynuację.

  • Sprawdź przygotowanie obu ramion narożnika.
  • Zachowaj zaplanowane zakotwienie i otulenie na załamaniu.
  • Nie sumuj obu wariantów narożnika bez projektu.
AnkerBau — osadzenie w przygotowanym podłożu →Bilans zaprawy w bruzdach →

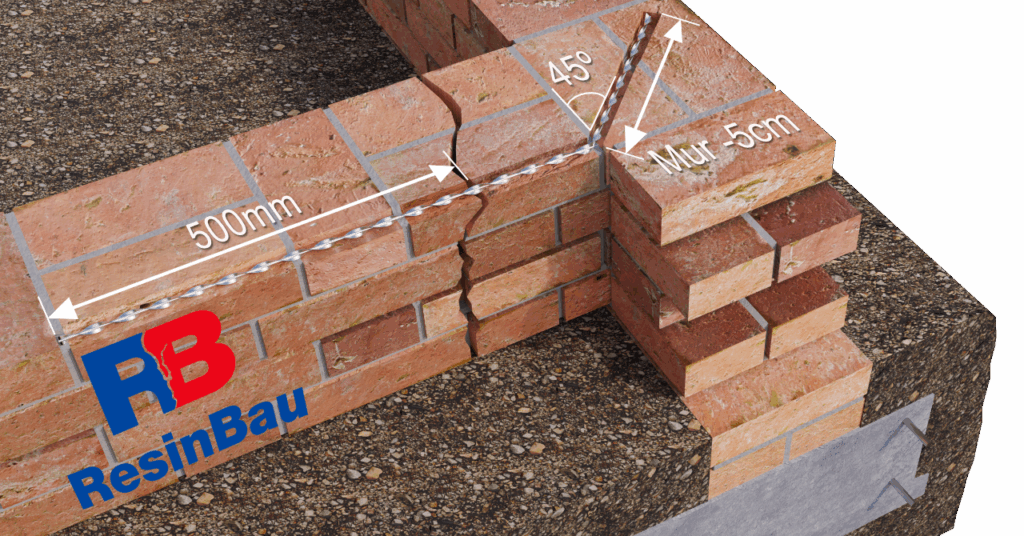

Alternatywa z nawiertem zmienia drogę osadzenia w narożniku. Pokazane 45° i 500 mm opisują geometrię tego wariantu.

10 · Alternatywne detale narożnika

Wariant narożnika B: zakotwienie z nawiertem

Ten detal pokazuje przejście od bruzdy do nawiertu w narożniku. Przed wykonaniem ustal, gdzie ma zakończyć się otwór i jaka część zdrowego muru przejmie siły przez zaprawę. Samo zachowanie kąta ze schematu nie potwierdza długości zakotwienia ani właściwej odległości od krawędzi.

Otwór wymaga oczyszczenia, przygotowania wilgotności i wypełnienia bez pustych miejsc tak samo jak bruzda. Potwierdź wykonany kierunek, głębokość oraz sposób osadzenia przed zakryciem. Wybór między tym wariantem a kotwą prowadzoną wokół naroża wynika z projektu i rzeczywistego układu muru.

  • Potwierdź miejsce zakończenia nawiertu w rozpoznanym przekroju.
  • Sprawdź ciągłość zaprawy na przejściu bruzda–otwór.
  • Udokumentuj geometrię i osadzenie przed zakryciem.
AnkerBau — przygotowanie otworów kotwiących →

Zszycie pęknięcia zaczyna się od przyczyny

Sprawdź przebieg rysy, stan elementów murowych i spoin, grubość ściany oraz zmiany podparcia i obciążeń. Ustal, czy uszkodzenie nadal się rozwija. Kotwy nie usuwają same przyczyny osiadania lub przeciążenia.

Projekt naprawy określa zadanie połączenia, długości zakotwienia, układ i liczbę poziomów, naroża oraz sposób kontroli. Nie dobieraj całego systemu wyłącznie z szerokości rysy lub jednej ilustracji katalogowej.

Pręt działa przez swoje otoczenie

Siły z muru muszą zostać przekazane na zaprawę i kotwę, a następnie na mur po drugiej stronie uszkodzenia. Liczy się stan podłoża, geometria bruzdy, wymagane zakotwienie i ciągłe otulenie. Sam pręt ułożony w pustej bruździe nie tworzy połączenia przedstawionego na schemacie.

Długości i odstępy pokazane na rysunkach dotyczą wariantów źródłowych. Nie są automatycznie parametrami każdego naprawianego muru. W narożu i przy otworach trzeba rozpatrzyć rzeczywistą drogę przekazywania sił.

Przygotuj podłoże dla zaprawy

Wykonaj bruzdy lub otwory zgodnie z projektem. Usuń pył i luźne pozostałości. Dla AnkerBau instrukcja przewiduje zwilżenie podłoża oraz usunięcie nadmiaru wody; silnie chłonne podłoże wymaga szczególnej uwagi.

Przygotuj zaprawę z właściwą ilością wody i zachowaj podaną kolejność mieszania oraz dojrzewania. Nie koryguj wygody pompowania dowolnym dodatkiem wody. Narzędzie do podania musi umożliwiać wypełnienie bruzdy bez pozostawiania pustek.

Pierwsza warstwa, kotwa, pełne otulenie

Wprowadź pierwszą warstwę zaprawy do przygotowanej bruzdy, osadź kotwę na przewidzianej głębokości i wykonaj kolejną warstwę. Stosowane elementy stabilizujące mają utrzymać położenie pręta podczas wypełniania. Kontroluj otulenie także przy narożach i zmianach kierunku.

Zachowaj warunki wiązania oraz moment dopuszczenia dalszych prac określony dla systemu. Zbyt wczesne zakrycie może uniemożliwić sprawdzenie geometrii i osadzenia, dlatego dokumentację wykonuj na kolejnych etapach.

Kalkulacja zaprawy nie projektuje kotwienia

Kalkulator pomaga oszacować ilość zaprawy na podstawie geometrii bruzd i przyjętego układu kotew. Nie wyznacza nośności, długości zakotwienia ani liczby prętów potrzebnych do przejęcia sił. Te wielkości pochodzą z projektu.

W odbiorze sprawdź wykonany układ, stan podłoża, przygotowanie zaprawy i ciągłość otulenia. Zachowaj zdjęcia przed zakryciem i oznaczenia miejsc. Dalszy monitoring rysy dobierz do przyczyny naprawy.
