1–3 · Osiadanie plastyczne
Nierównomierne osiadanie świeżej mieszanki. Rysy mogą powstawać przy zbrojeniu, w pierwszych godzinach po ułożeniu betonu.
WIEDZA · RYSY I DIAGNOZA
Pękanie betonu: rozpoznanie przed naprawą
Rysa jest śladem procesu. Zanim wybierzesz żywicę, ustal, co ją otworzyło, czy nadal pracuje i jakiej funkcji oczekujesz od naprawy.
Od obrazu rysy do pytania o przyczynę
W dwóch podobnych ścianach rysy mogą wyglądać niemal tak samo, lecz wymagać innych działań. W jednej powstały podczas chłodzenia młodego betonu, w drugiej nadal zmienia się podparcie. Samo dopasowanie fotografii do schematu nie rozstrzyga, czy wystarczy uszczelnienie, potrzebna jest naprawa konstrukcyjna, czy najpierw trzeba zatrzymać przyczynę uszkodzenia.
Zacznij od mapy: oznacz położenie, kierunek, rozgałęzienia i rozwartość rys, odspojenia, wykwity oraz miejsca wypływu. Dodaj datę, temperaturę i stan obciążenia. Zachowaj stałe oznaczenia, aby kolejne oględziny opisywały te same miejsca. Jeżeli masz dostęp do obu stron elementu, porównaj przebieg; nie zakładaj, że powierzchniowy ślad jest prostą płaszczyzną w głębi.
CZYTANIE PRZEKROJU
Co pokazuje schemat?

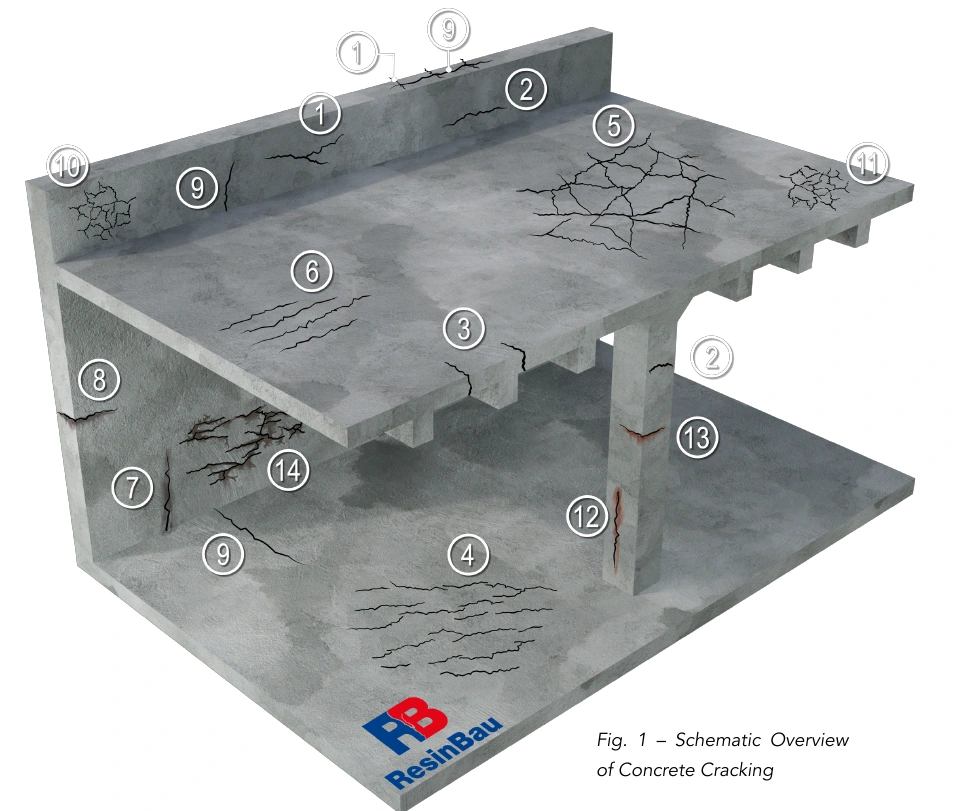

Rysunek zestawia różne obrazy pękania w elementach betonowych. Położenie i kształt uszkodzenia są wskazówką do rozpoznania mechanizmu, lecz nie zastępują historii elementu, pomiarów aktywności i oceny konstrukcji.
4–6 · Skurcz plastyczny
Szybkie odparowanie wody ze świeżego betonu wywołuje naprężenia rozciągające. Na powierzchni pojawia się nieregularny układ rys.
7–8 · Skurcz termiczny
Chłodzenie i różnice temperatury między wnętrzem a powierzchnią elementu wywołują odkształcenia oraz naprężenia. Jest to mechanizm odrębny od wysychania.
9 · Skurcz długotrwały
Stopniowa utrata wilgoci w kolejnych miesiącach lub latach powoduje skracanie betonu. Zasięg rys zależy między innymi od ograniczenia odkształceń elementu.
10–11 · Drobne rysy skurczowe powierzchni
Drobna siatka spękań związana z różnicami wilgotności między warstwą powierzchniową a wnętrzem betonu. Nie należy utożsamiać jej automatycznie z rysą przechodzącą przez cały przekrój.
12–13 · Korozja zbrojenia
Produkty korozji zwiększają objętość i rozpierają otaczający beton. Rysom biegnącym przy prętach mogą towarzyszyć rdzawe zacieki oraz odspojenia otuliny.
14 · Reakcja alkalia–krzemionka (ASR)
Ekspansywny żel powstający wskutek reakcji składników betonu wywołuje wewnętrzne naprężenia i spękania. Rozpoznanie tego procesu wymaga badań, nie samego porównania fotografii z rysunkiem.
Historia pomaga odróżnić mechanizmy
Pierwsze godziny i dni
Rysy przy zbrojeniu lub zmianie grubości mogą wiązać się z osiadaniem świeżej mieszanki. Nieregularne spękania odsłoniętej powierzchni mogą towarzyszyć szybkiemu odparowaniu wody. Sprawdź betonowanie, pielęgnację, warunki pogodowe i moment ujawnienia się uszkodzenia.
Chłodzenie i wysychanie
Odkształcenia termiczne i skurcz wysychania mają inne przyczyny, ale oba mogą prowadzić do rys, gdy element nie może swobodnie się skrócić. Szukaj powiązania z etapami betonowania, długością elementu i miejscami ograniczenia ruchu.
Obciążenie i podparcie
Zmiana obciążeń, ugięcie lub nierównomierne osiadanie wymagają oceny pracy konstrukcji. Żywica może wypełnić szczelinę, lecz nie usuwa przyczyny zmiany podparcia ani przeciążenia.
Korozja i procesy ekspansywne
Rdzawe zacieki, odspojona otulina lub sieciowe spękania uzasadniają dalsze badania. Korozji zbrojenia ani reakcji ekspansywnych nie rozpoznaje się wyłącznie z układu linii na powierzchni; wypełnienie rysy nie zatrzyma ich przyczyny.
Jeden pomiar nie opisuje aktywności
Rysa sucha w dniu oględzin może przewodzić wodę po zmianie poziomu wód. Rysa nieruchoma przy jednej temperaturze może pracować w cyklu dobowym lub sezonowym. Zaplanuj pomiary rozwartości i ewentualnych przemieszczeń tak, aby objęły warunki istotne dla eksploatacji. Dla rys po zmianie obciążenia zestaw pomiary z historią tej zmiany.
Rozwartość na powierzchni nie określa ani głębokości, ani objętości pustki. W razie potrzeby rozpoznanie uzupełnia się badaniem przekroju, betonu i zbrojenia. Zakres badań powinien odpowiadać funkcji elementu i konsekwencjom uszkodzenia.
Zapisz funkcję naprawy przed nazwą produktu
Uszczelnienie ma ograniczyć transport wody i zachować szczelność przy przewidywanym zachowaniu rysy. Naprawa przenosząca siły ma zapewnić określoną współpracę części elementu i wymaga projektu oraz odpowiedniego odbioru. Materiał elastyczny i sztywne połączenie epoksydowe odpowiadają na różne potrzeby.
Jeżeli przyczyna pozostaje aktywna, ustal sposób jej usunięcia lub uwzględnienia w projekcie. Przy podejrzeniu problemu nośności potrzebna jest ocena konstruktora przed określeniem zakresu iniekcji. Dopiero po kwalifikacji wybierz dojście do rysy, sposób jej zamknięcia i próbę podawania.
Co powinno zostać po diagnozie?
Dla każdej strefy przygotuj: prawdopodobną przyczynę i podstawę rozpoznania, ocenę aktywności, warunki wodne, cel naprawy oraz kryterium odbioru. Wskaż również, co i kiedy będzie ponownie mierzone. Dzięki temu zanik przecieku nie zostanie omyłkowo uznany za dowód przywrócenia nośności.
Odbiór odnosi się do ustalonego celu. Dla uszczelnienia obejmuje kontrolę strefy i sąsiednich dróg wody w reprezentatywnych warunkach. Dla naprawy konstrukcyjnej zakres potwierdzenia wypełnienia i współpracy materiałów wynika z projektu.
